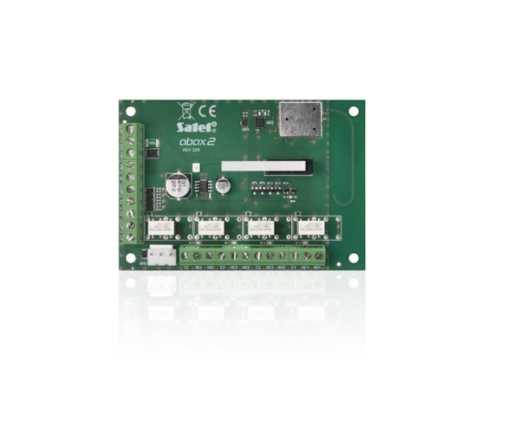

ACX-220 Funkerweiterungsmodul 4-fach I/0 868 MHz Funk - BE WAVE System

Satel
ACX-220 Funkerweiterungsmodul für bis zu je vier drahtgebundene Ein-/Ausgänge im Aufputzgehäuse, 868 MHz Funkkomponente des BE WAVE Systems. Zur Anbindung bis zu 4 verdrahteter Melder vom Typ NO und N ... weiterlesen
Art.Nr.: 001712
ACX-220 Funkerweiterungsmodul 4-fach I/0 868 MHz Funk - BE WAVE System
ACX-220 Funkerweiterungsmodul 4-fach I/0 868 MHz Funk - BE WAVE System
Lieferzeit: 1-2 Tage, falls lagernd
Sie können als Gast (bzw. mit Ihrem derzeitigen Status) keine Preise sehen.
Kommissionsangabe bei Schritt 3 im Bestellvorgang
Fragen zum Artikel?
Anmelden
  • Produktbeschreibung
  • Eigenschaften
  • Technische Daten
  • Lieferumfang
  • Downloads
  • Hersteller Informationen
Produktbeschreibung

Satel ACX-220 Funkerweiterungsmodul

ACX-220 ist ein Funkerweiterungsmodul für drahtgebundene Ein-/Ausgänge im Aufputzgehäuse und eine 868 MHz Funkkomponente des BE WAVE Systems. Diese dient zur Anbindung verdrahteter Melder vom Typ NO und NC mit den Konfigurationen EOL, 2 EOL sowie zusätzlich 4 programmierbaren Relaisausgängn vom Typ OC mit einer maximalen Belastung von 1000mA bei 24VDC. Das Modul entspricht der EN 50131 Grad 2 und wird mit 4-24 V DC versorgt. Die Gehäuseabmessungen betragen 126 x 158 x 32 mm.

Artikeldatenblatt drucken
✔️ Hersteller/Artikelnummer: Satel / ACX-210
✔️ 4 einstellbare verdrahtete Meldelinien
✔️ Unterstützung von Meldern vom Typ NO und NC
✔️ Unterstützung der Konfiguration EOL und 2EOL
✔️ 4 einstellbare verdrahtete Ausgänge (Relais)
✔️ Verschlüsselte bidirektionale Funkkommunikation im 868 MHz Frequenzband (AES-Standard für ABAX 2 System)
✔️ Diversifikation der Übertragungskanäle
✔️ 4 Kanäle mit automatischer Auswahl zur Vermeidung von Interferenzen im 868 MHz Frequenzband
✔️ Fernaktualisierung der Firmware des Erweiterungsmoduls
✔️ Fernparametrierung
✔️ Sabotagekontakt gegen das Öffnen des Gehäuses


































































Betriebsfrequenzband868,0 MHz ÷ 868,6 MHz
Funkreichweite (im freien Gelände)bis zu 500 m
ABAX 2 ACU-220bis zu 2000 m
ACU-280bis zu 1600 m
ABAXbis zu 500 m
Spannungsversorgung12 V DC ±15%
Ruhestromaufnahme35 mA
Maximale Stromaufnahme120 mA
Relaisausgänge (ohmsche Last)1000 mA / 24 VDC
Erfüllte NormenEN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
Sicherheitsgrad nach EN50131-3Grade 2
Umweltklasse gem. EN50130-5II
Betriebstemperaturbereich-10 °C...+55 °C
Max. Feuchtigkeit93±3%
Abmessungen des Gehäuses126 x 158 x 32 mm
Gewicht204 g



Anschlussplatine mit Aufputzgehäuse, Widerstände und Befestigungsmaterial



Installationsanleitung

Download Installationsanleitung


Hersteller Informationen
Hersteller:
SATEL
ul. Budowlanych 66
80-298 Gdansk, Poland
e-mail: satel@satel.pl
