SL350QDP Lichtschranke

SL350QDP Lichtschranke der SL-Serie von OPTEX für professionelle Alarmanlagen

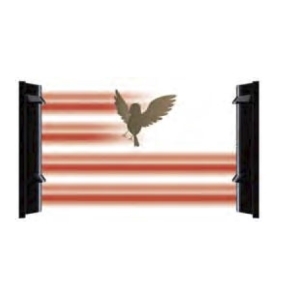

Der SL350QDP ist eine neu entwickelte Lichtschranke der SL-Serie, welche sich durch ein innovatives vierfaches Strahlensystem auszeichnet und überwiegend in Profilsäulen eingesetzt wird, dabei aber auch für die Montage an Pfosten oder Wänden geeignet ist. Das System ist besonders im gewerblichen Bereich für Mittel- und Langstreckenbereiche einsetzbar und überzeugt durch höchste Falschalarmsicherheit, Zuverlässigkeit, Robustheit sowie Langlebigkeit. Ein spezielles optisches Suchersystem ermöglicht eine schnelle Grobausrichtung, für die Feinausrichtung wird ein einfaches Spannungsmessgerät verwendet. Der SL350QDP erfüllt die Schutzart IP65 und verfügt über ein UV-resistentes Polycarbonatgehäuse, das den Außeneinsatz absichert. Ein Schlechtwetterausgang (DQ) verhindert bei extremen Wetterbedingungen Fehlalarme und gibt stattdessen einen speziellen Hinweis aus. Die Strahlenleistung ist mittels Schalter einstellbar. Die Montage kann an Wand, Pfosten oder Profilsäule erfolgen. Die Reichweite beträgt maximal 100 Meter bei Außenmontage und insgesamt bis zu 1000 Meter. Das Gerät verwendet vier gepulste Infrarotstrahlen (Quad Beam) mit vier einstellbaren Lichtstrahlfrequenzen. Die Unterbrechungszeit ist zwischen 50, 100, 250 und 500 ms konfigurierbar. Der Deckelkontakt ist ein normalerweise geschlossener Kontakt (N.C.), der bei Abheben des Deckels öffnet. Die Betriebsspannung liegt zwischen 10,5 und 30 V DC bei einem maximalen Stromverbrauch von 45 mA für Sender und Empfänger. Der Alarmausgang ist ein Wechslerrelais (N.O./N.C.) mit 30 V DC und 0,2 A Belastbarkeit, ebenso der DQ-Ausgang. Die Alarmdauer beträgt 2 Sekunden mit einer Toleranz von ±1 Sekunde. Das Gerät ist für den Temperaturbereich von -35°C bis +60°C ausgelegt und kann optional mit einer Heizung (HU-3) ausgestattet werden. Die Luftfeuchtigkeit kann bis maximal 95 % betragen. Einstellbare Winkel sind ±10° vertikal und ±90° horizontal. Die Farbe der Lichtschranke ist Schwarz. Die Abmessungen betragen 79 x 96 x 448 mm (Breite x Tiefe x Höhe), das Gewicht von Sender und Empfänger beträgt 2400 g.
