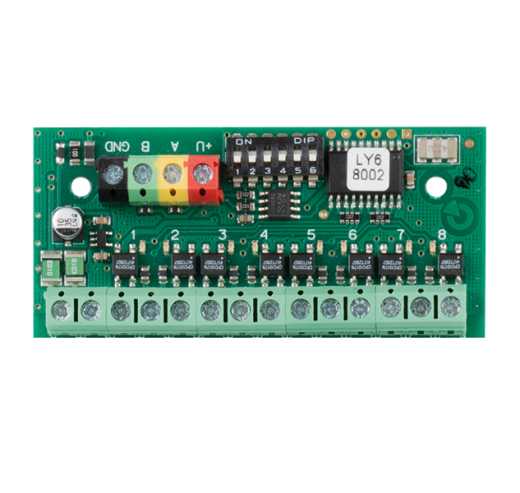

JB-118N Bus-Ausgangsmodul 8-fach - JABLOTRON 100 System

JB-118N das Bus-Ausgangsmodul ist ein Gerät des Systems JABLOTRON 100+. Es bietet 8 galvanisch getrennte Ausgänge. Es kann beispielsweise zur Steuerung von optischen Anzeigenelementen oder Leistungsrelais verwendet werden. Es ist für die Montage in einer Mehrzweckbox des Typs JA-19xPL oder auf einer DIN-Schiene vorgesehen. Die Ausgänge sind vom Bus getrennt. Die Konfiguration erfolgt über DIP-Schalter. Es ist nicht adressierbar und besetzt keine Position im System. Stromzufuhr: über den Bus der Zentrale 12 V (9 ... 15 V), Stromverbrauch im Backup-Modus, offene/geschlossene Ausgänge: 5 mA / 10m A, Stromverbrauch zur Kabelauswahl: 10 mA, Maximalstrom von einem Ausgang +U (elektronische Sicherung): <100 mA (alle angeschlossenen Geräte müssen in die Stromberechnungen miteinbezogen werden), Abmessungen: 77 x 40 x 15 mm, Klassifizierung: Stufe 2 entspricht EN 50131-1; wenn das Modul in einer Box des Typs JA-194PL oder JA-195PL positioniert ist unter Verwendung des Moduls JA-111H TRB, Umgebung entspricht: EN 50131-1 II. allgemeine Innenbereiche, Betriebstemperaturbereich: -10 °C bis +40 °C, Entspricht auch den Anforderungen von: EN 50131-3, EN 50130-4 ed. 2+A1, EN 55032, EN 50581
