JA-120Z BUS-Reichweitenverstärker - JABLOTRON 100 System

120Z Bus-Repeater für Jablotron 100 Alarmsysteme

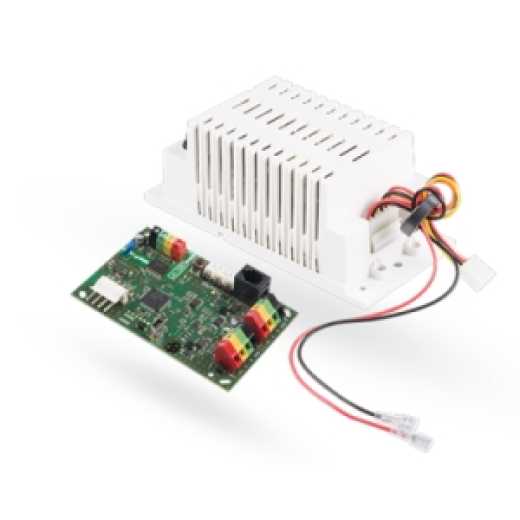

Der 120Z ist ein Bus-Repeater von Jablotron mit galvanischer Trennung und Backup-Akku-Unterstützung und wird als elektronisches Modul mit Netzteil angeboten. Das Produkt ist adressierbar und belegt eine Position im JABLOTRON 100 System. Die Ausgangsleistung beträgt maximal 2 A. Es sind zwei unabhängige Bus-Ausgangs-Anschlussplatinen verfügbar, die jeweils eine Bus-Länge von 500 m ermöglichen. Zwei galvanisch getrennte Busklemmen stehen für Signal-Verbindungen zur Verfügung. Bis zu 3 Verstärker können in Reihe geschaltet werden, wobei eine Backup-Batterie von bis zu 18 Ah unterstützt wird. Die Netzspannung beträgt 90 - 250 V (Netzteil 83PWR) bei einer Leistungsaufnahme von 50 VA. Die Stromversorgung über den Bus der Zentrale erfolgt mit DC 12 V (9 - 15 V). Der Stromverbrauch, Nennverbrauch für die Berechnung der Backup-Versorgung, beträgt 10 mA und der Maximum bei Kabelauswahl 10 mA. Die Ausgangsversorgungsspannung ist typisch DC 13,7 V bei einer maximalen Gesamtstromlast von 2 A. Die galvanische Trennung weist eine Prüfspannung von 4 kV auf. Das Produkt unterstützt einen Akku von 12 V 7 - 18 Ah (Blei, Gel). Die Klassifizierung ist Sicherheitsklasse 2 / Umgebungsklasse II, welche gilt nur bei Installation in einem Kunststoffgehäuse P83/106 oder im Gehäuse eines anderen zertifizierten Geräts mit Sicherheitsklasse 2 oder höher. Das Produkt entspricht EN 50131-1, EN 50131-6, EN 60950-1, EN 50130-4 und EN 55022. Die Umgebung für den Betrieb sind Innenräume allgemein, bei einer Betriebstemperatur von -10 bis +40 °C und einer Betriebsfeuchtigkeit von 75 % relativer Feuchtigkeit, nicht kondensierend. Die Zertifizierungsstelle ist Trezor Test s.r.o. (Nr. 3025). Die Abmessungen der Elektronikeinheit betragen 102 x 66 x 14 mm, des Netzteils 170 x 80 x 65 mm und des optionalen Kunststoffgehäuses P83/106 357 x 297 x 105 mm.
