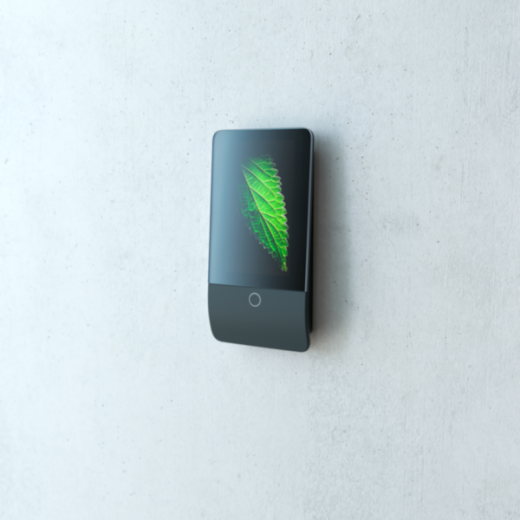

JA-116E-AN Bus Touch Bedienteil NATUS Anthrazit, RFID Leser, digitale Segmentanzeigen - + System

Art.Nr.: 001619

JA-116E BUS-TOUCH-Bedienteil für Jablotron Alarmanlagen

JA-116E ist ein BUS-TOUCH-Bedienteil und bietet eine moderne und optisch ansprechende Möglichkeit, das JA-100+ Alarmsysteme zu steuern. Das Bedienteil der NATUS-Reihe ist mit den Zentralen JA-103K und JA-107K vollständig kompatibel und daher auch zur Nachrüstung von Bestandsanlagen geeignet. Der 5 Zoll-Touchbildschirm bietet eine Bedienoberfläche, welche in Aussehen und Funktionalität der MyJABLOTRON App gleicht, wodurch dem Nutzer neben einem Wiedererkennungseffekt innerhalb des Systems auch eine einheitliche Handhabung dessen ermöglicht wird. Die Autorisierung erfolgt mittels Code, RFID-Karte oder -Transponder. Die Anzahl der steuerbaren Bereiche und PG-Ausgänge ist durch die Zentrale begrenzt - maximal 15 Bereiche und 128 PG-Ausgänge. Es lassen sich bis zu acht Thermometer über das Bedienteil abrufen, zwei davon können auch zusammen mit der aktuellen Uhrzeit im Sperrbildschirm angezeigt werden. Der Sperrbildschirm kann auch die Kontaktdaten des Errichters einblenden. Eine vollständige Dunkelschaltung im Standby-Modus ist möglich. Über das Bedienteil werden alle Meldungen, Systemstörungen oder offene Meldelinien angezeigt. Der Ereignisspeicher ist einsehbar und entsprechend berechtigte Nutzer können auch Benutzereinstellungen einsehen und z.B. Transponder und Codes zuweisen. Die Zustände Unscharf, Teilscharf und Scharf werden über die digitalen Segmente der jeweiligen Bereiche in grün, gelb oder rot signalisiert. Der mechanische Drucktaster des Bedienteils blinkt bei einer Verzögerung grün, bei einem Alarm rot. Zusätzlich erfolgt eine akustische Signalisierung. Alarme können durch Autorisierung quittiert werden. Das Bedienteil zeigt den Bereich und die Komponente der Alarmursache in einer Nachricht an. Für schnellere Firmware-Updates steht ein integrierter USB-C Anschluss zur Verfügung. Das Bedienteil wird über Zutrittskontrolle BUS der Zentrale spannungsversorgt und belegt einen Adressplatz.

Teile diesen Artikel

[TAB:Merkmale]

✔️ Hersteller/Artikelnummer: Jablotron / JA-116E-AN ✔️ Kompatibel mit den Zentralen JA-103K und JA-107K ✔️ 5-Zoll-Touchbildschirm mit MyJABLOTRON-App-ähnlicher Bedienoberfläche ✔️ Autorisierung durch Code, RFID-Karte oder Transponder ✔️ Steuerbare Bereiche und PG-Ausgänge sind lediglich durch die Zentrale begrenzt ✔️ Bis zu acht Thermometer abrufbar, Anzeige von zweien auf dem Sperrbildschirm möglich ✔️ Sperrbildschirm zeigt Errichterkontaktdaten und täglich wechselnde Motive ✔️ Vollständige Dunkelschaltung im Standby-Modus ✔️ Anzeige von Meldungen, Systemstörungen und offenen Meldelinien ✔️ Zugriff auf Ereignisspeicher und Benutzereinstellungen ✔️ Unscharf-, Teilscharf- und Scharf-Zustände werden farblich signalisiert ✔️ Mechanischer Drucktaster blinkt bei Verzögerung grün, bei Alarm rot ✔️ Akustische Signalisierung von Ereignissen ✔️ Alarmquittierung durch Autorisierung ✔️ Schnelle Identifizierung der Alarmquelle durch Nachrichtenanzeige ✔️ Vereinfachte Montage durch innovatives Stecksystem ✔️ Integrierter USB-C Anschluss für Firmware-Updates ✔️ Spannungsversorgung über BUS der Zentrale, belegt einen Adressplatz

[TAB:Technische Daten]

Montageort:	Innenbereich
Spannungsversorgung:	12 V BUS der Zentrale (8-15V DC)
Ruhestromverbrauch:	ca. 40 mA (Bildschirm aus)
Kalk. Stromverbrauch:	85 mA
RFID Leser:	125 KHz (JA-100 Protokoll / EM Unique)
Bildschirm:	5 Zoll Touchscreen (480x854)
Signalgeber:	integrierter akustischer Summer
Wandabhebekontakt:	N.C., öffnet bei Anhebung
Farbe:	weiß
Abmessungen:	95 x 183 x 30 mm (B x H x T)
Temperaturbereich:	-10°C bis +40°C
Betrieb möglich in:	JA-103Kx, JA-107Kx
Europanorm:	EN 50131-1 Grad 2

[TAB:Lieferumfang]

Bus-Bedienteil, Befestigungsmaterial

[TAB:Downloads]

Installationsanleitung Download Installationsanleitung Bedienungsanleitung Download Bedienungsanleitung
