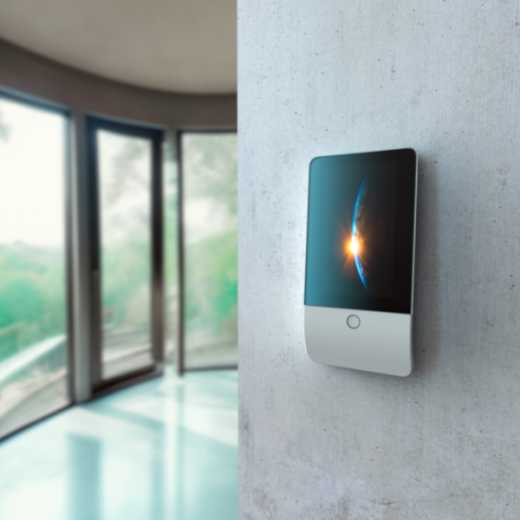

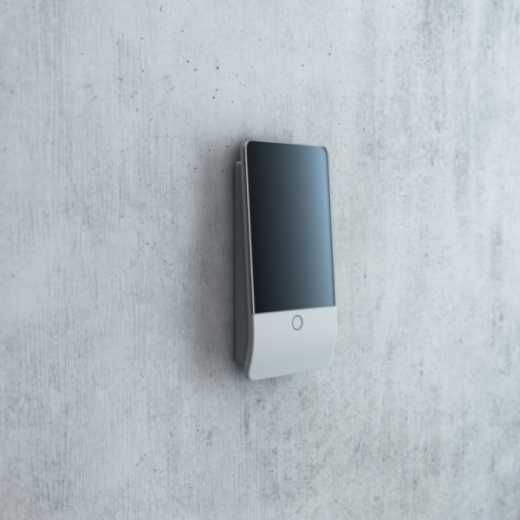

JA-116E-GR Bus Touch Bedienteil NATUS Grau, RFID Leser, digitale Segmentanzeigen - + - JABLOTRON 100 System

Art.Nr.: 001618

JA-116E-GR BUS-TOUCH-Bedienteil für Jablotron Alarmanlagen

Das BUS-TOUCH-Bedienteil JA-116E ist eine moderne und optisch ansprechende Möglichkeit, das JA-100+ Alarmsystem zu steuern. Das Bedienteil der NATUS-Reihe ist vollständig kompatibel mit den Zentralen JA-103K und JA-107K und ist somit auch zur Nachrüstung von Bestandsanlagen geeignet. Der 5 Zoll-Touchbildschirm bietet eine Bedienoberfläche, welche in Aussehen und Funktionalität der MyJABLOTRON App gleicht, wodurch dem Nutzer neben einem Wiedererkennungseffekt innerhalb des Systems auch eine einheitliche Handhabung dessen ermöglicht wird. Die Autorisierung erfolgt über Code, RFID-Karte oder -Transponder. Es lassen sich bis zu acht Thermometer über das Bedienteil abrufen, zwei davon können auch - zusammen mit der aktuellen Uhrzeit - im Sperrbildschirm angezeigt werden. Über das Bedienteil werden alle Meldungen, Systemstörungen oder offene Meldelinien angezeigt. Ebenfalls ist der Ereignisspeicher einsehbar und entsprechend berechtigte Nutzer können auch Benutzereinstellungen einsehen und z.B. Transponder und Codes zuweisen. Die Zustände Unscharf, Teilscharf und Scharf werden über die digitalen Segmente der jeweiligen Bereiche in grün, gelb oder rot signalisiert. Der mechanische Drucktaster des Bedienteils blinkt bei einer Verzögerung grün, bei einem Alarm rot. Alarme können durch Autorisierung quittiert werden. Anschließend zeigt das Bedienteil den Bereich und die Komponente der Alarmursache in einer Nachricht an. Für schnellere Firmware-Updates steht ein integrierter USB-C Anschluss zur Verfügung. Das Bedienteil wird über den BUS der Zentrale spannungsversorgt und belegt einen Adressplatz. Dieses Bedienteil ist für die Zutrittskontrolle in Jablotron Alarmsysteme geeignet.

Teile diesen Artikel

[TAB:Merkmale]

✔️ Hersteller/Artikelnummer: Jablotron / JA-116E-GR ✔️ Kompatibel mit Zentralen JA-103K und JA-107K ✔️ 5 Zoll-Touchbildschirm mit MyJABLOTRON-App-ähnlicher Bedienoberfläche ✔️ Autorisierung durch Code, RFID-Karte oder Transponder ✔️ Steuerbare Bereiche und PG-Ausgänge sind nur durch die Zentrale begrenzt ✔️ Bis zu acht Thermometer abrufbar, Anzeige von zwei auf dem Sperrbildschirm möglich ✔️ Der Sperrbildschirm zeigt Errichterkontaktdaten und täglich wechselnde Motive ✔️ Vollständige Dunkelschaltung im Standby-Modus ✔️ Anzeige von Meldungen, Systemstörungen und offenen Meldelinien ✔️ Zugriff auf den Ereignisspeicher und Benutzereinstellungen ✔️ Unscharf-, Teilscharf- und Scharf-Zustände werden in Farben signalisiert ✔️ Der mechanische Drucktaster blinkt bei Verzögerung grün und bei Alarm rot ✔️ Akustische Signalisierung von Ereignissen ✔️ Alarmquittierung durch Autorisierung ✔️ Schnelle Identifizierung der Alarmquelle durch Nachrichtenanzeige ✔️ Vereinfachte Montage durch innovatives Stecksystem ✔️ Integrierter USB-C Anschluss für Firmware-Updates ✔️ Spannungsversorgung über den BUS der Zentrale, belegt einen Adressplatz

[TAB:Technische Daten]

Montageort:	Innenbereich
Spannungsversorgung:	12 V BUS der Zentrale (8-15V DC)
Ruhestromverbrauch:	ca. 40 mA (Bildschirm aus)
Kalk. Stromverbrauch:	85 mA
RFID Leser:	125 KHz (JA-100 Protokoll / EM Unique)
Bildschirm:	5 Zoll Touchscreen (480x854)
Signalgeber:	integrierter akustischer Summer
Wandabhebekontakt:	N.C., öffnet bei Anhebung
Farbe:	weiß
Abmessungen:	95 x 183 x 30 mm (B x H x T)
Temperaturbereich:	-10°C bis +40°C
Betrieb möglich in:	JA-103Kx, JA-107Kx
Europanorm:	EN 50131-1 Grad 2

[TAB:Lieferumfang]

Bus-Bedienteil, Befestigungsmaterial

[TAB:Downloads]

Installationsanleitung Download Installationsanleitung Bedienungsanleitung Download Bedienungsanleitung
