Art.Nr.: 001376

MCJ-EASY MultiControl Jablotron Koppelpack Easy

MCJ-EASY ist ein MultiControl Jablotron Koppelpack Easy mit Freischaltkarte zur Koppelung von Smartloxx Z1 Schließzylindern und dem Alarmsystem Jablotron 100.

Es zeichnet sich durch absolut sichere und kinderleichte Alarmanlagenbedienung für Privat und Gewerbe aus und die MultiControl-Steuereinheit wird vorverdrahtet ausgeliefert.

Mit diesem Pack sind folgende Konfigurationen möglich: Fernfreigabe des Zylinders durch Alarmsystem, Remote Sperrfunktion des Zylinders durch Alarmsystem, Scharf-/Unscharf Zustandsrückmeldung und statischen Scharfschaltbefehl, sowie Scharf-/Unscharf Zustandsrückmeldung und Impuls - Scharfschaltbefehl.

Durch die unterschiedlich konfigurierbaren Funktionen können nutzungsspezifische Anwendungsarten realisiert werden, egal ob kombinierte Scharf-Unscharfschaltung mit Zutritt (Blockschlossfunktion) oder mit Sperrfunktion wie mit einem Sperrelement, aber ohne weitere Zusatzkomponenten.

An der MultiControl Empfangseinheit können über den Microschalter bis zu 10 Z1-Zylinder angelernt werden.

Die MultiControl Auswerteeinheit kann je nach Modus-Auswahl als Auswerteeinheit (EMA) zur Anbindung an Einbruchmeldeanlagen, als Steuergerät zum Anschluss an Türöffner und weiteren schaltbaren Anlagen betrieben werden.

Die Anschlüsse umfassen 2x Optokoppler-Eingänge, 2x Ausgänge (Bistabile Wechselrelais 48V/2A), 1x RJ485, 1x Spannungsversorgung 4,5VDC - 26VDC und 1x Erweiterungsport.

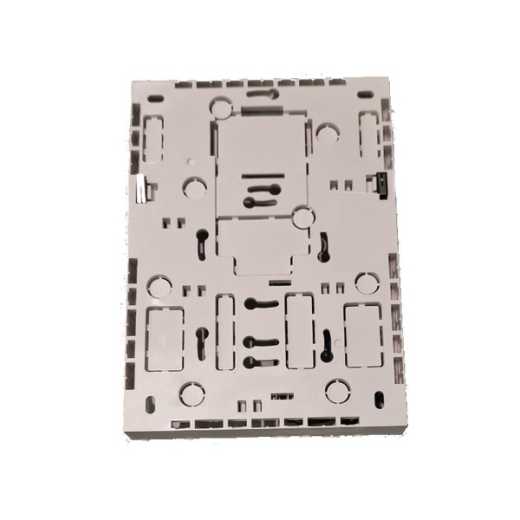

Es wird in einer sabotagegesicherten Aufputz-Anschlussdose geliefert.

Die Abmessungen betragen für die Platine 70 x 80 x 15 mm und für die Anschlussbox 182 x 132 x 45 mm.

Teile diesen Artikel

[TAB:Merkmale]

✔️ Remote Freigabe an Zylinder ✔️ Remote Sperre an Zylinder (Sperrelementfunktion ohne Zusatzkomponenten) ✔️ EMA Scharf/Unscharf mit Zustandsübermittlung an Zylinder ✔️ Vorverkabelte MultiControl-Eingänge

[TAB:Technische Daten]

Energieversorgung	12VDC über Alarmsystem
Fernfreigabe des Zylinders	durch Alarmsystem
Remote Sperrfunktion des Zylinders	durch Alarmsystem
Scharf-/Unscharf Zustandsrückmeldung und statischer Scharfschaltbefehl
Scharf-/Unscharf Zustandsrückmeldung und Impuls-Schaltschaltbefehl
Unterstützung nutzungsspezifischer Anwendungsarten
Kombination aus Scharf-Unscharfschaltung und Zutritt	(Blockschlossfunktion)
Sperrfunktion	wie bei einem Sperrelement ohne Zusatzkomponenten
Anlernbare Z1-Zylinder	bis zu 10 über Microschalter an MultiControl Empfangseinheit
MultiControl Auswerteeinheit	als EMA zur Anbindung an Einbruchmeldeanlagen
Betriebsmodus	als Steuergerät für Türöffner und weitere schaltbare Anlagen
Anschlüsse
	2x Optokoppler-Eingänge
	2x Ausgänge (Bistabile Wechselrelais 48V/2A)
	1x RJ485
	1x Spannungsversorgung 4,5VDC - 26VDC
	1x Erweiterungsport
Anschlussdose	Aufputz, sabotagegesichert
Abmessungen
	Platine: 70x80x15mm
	Anschlussbox: 182x132x45mm

[TAB:Lieferumfang]

Installationsdose 1 x Smartloxx MultiControl Steuerplatine 1x Jablotron Scharfschaltplatine (Bus) 1 x Jablotron Schaltausgang (Bus) 1 x Freischaltkarte FEMA für einen Z1 Zylinder

[TAB:Downloads]

Bedienungsanleitung Download Bedienungsanleitung

[TAB:FAQs]

Häufig gestellte Fragen zu: MCJ-Easy -Smartloxx MultiControl mit Jablotron 100 Koppelpack Easy incl.Freischaltkarte

Was ist das MCJ-EASY MultiControl Jablotron Koppelpack Easy?

Ein Set zur Koppelung von Smartloxx Z1 Schließzylindern mit dem Alarmsystem Jablotron 100.

Was kann ich mit dem MCJ-EASY Koppelpack machen?

Smartloxx Z1 Schließzylinder fernsteuern und in Ihr Jablotron 100 Alarmsystem integrieren.

Ist die Installation kompliziert?

Nein, die Steuereinheit wird vorverdrahtet geliefert, was die Installation vereinfacht.

Wie viele Schließzylinder kann ich anlernen?

Bis zu 10 Smartloxx Z1-Zylinder.

Welche Konfigurationen sind möglich?

Fernfreigabe/Sperrung des Zylinders, Scharf-/Unscharf-Rückmeldung und Scharfschaltbefehle.

Wofür kann ich die MultiControl Auswerteeinheit verwenden?

Zur Anbindung an Einbruchmeldeanlagen (EMA) oder als Steuergerät für Türöffner etc..

Welche Anschlüsse bietet das Gerät?

2x Optokoppler-Eingänge, 2x Ausgänge, 1x RJ485, 1x Spannungsversorgung, 1x Erweiterungsport.

Ist das Gerät gegen Manipulation geschützt?

Ja, es wird in einer sabotagegesicherten Aufputz-Anschlussdose geliefert.

Welche Spannung wird für die Stromversorgung benötigt?

4,5VDC - 26VDC.

Welche Abmessungen hat das Gerät?

Platine: 70 x 80 x 15 mm, Anschlussbox: 182 x 132 x 45 mm.
