RLS50100V REDSCAN OPTEX Infrarot-Laser Scan Detektor

Art.Nr.: 305022

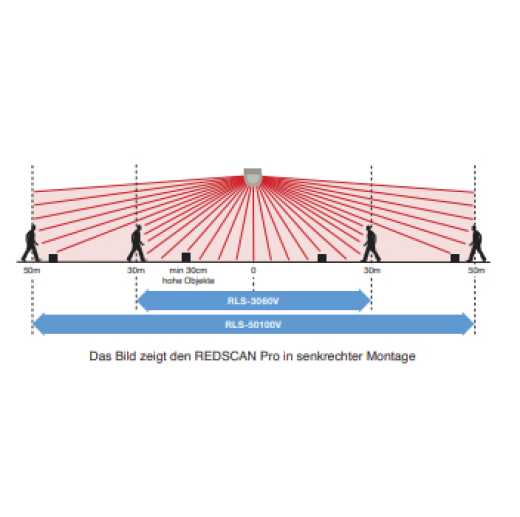

RLS50100V REDSCAN OPTEX Infrarot-Laser Scan Detektor. Mit der neuen REDSCAN PRO Serie führt OPTEX die erfolgreiche Geschichte der Laser-Scanner in die Zukunft. Der neue RLS-50100V mit der wegweisenden LiDAR Technologie setzt einen neuen Maßstab im Bereich der laserbasierten Detektion von Personen und Gegenständen in Bezug auf sicherheitsrelevante Überwachungsaufgaben. Objekte werden erkannt, indem Laserstrahlen in den Erfassungsbereich ausgesendet werden. Anschließend wird die Zeit gemessen, bis der Strahl reflektiert und zum Detektor zurückgeworfen wird. Dies ermöglicht es, von einem bewegten Objekt, dessen Größe, Geschwindigkeit und Entfernung zu berechnen. Bei einer vertikalen Montage beträgt der Erfassungsbereich 100 m und wirkt wie eine Art unsichtbare Wand. Ein Durchschreiten wird sofort ausgewertet. Überall dort wo eine hochgenaue Nah- und Fernerkennung erforderlich ist, können die RLS eingesetzt werden. Anders als bei der Vorgänger Ausführung wird bei den neuen REDSCAN PRO ein rechteckiger Erfassungsbereich abgebildet. Dieses Verfahren führt zu einer noch präziseren Erkennung von Bewegungen und das auch noch auf eine deutlich größere Reichweite. Auch die bisher notwendigen Überlappungsbereiche können somit entfallen, was bei sehr großen Anwendungen auch Geräte einsparen lässt und somit das Budget schont. Um den individuellen Anforderungen jedes Standorts gerecht zu werden, ist der REDSCAN PRO mit einer intelligenten Mehrzonen-Logik ausgestattet. Das bedeutet, dass die Empfindlichkeit, die Zielgröße und die Alarmierung für jede Alarmzone unabhängig voneinander konfiguriert werden kann. Angepaßt an die jeweilige Anforderung und Lage der Zone, gewährleistet er, eine maximale Erfassungssicherheit mit einer möglichst geringen Falschalarmquote. Das integrierte Kameramodul des Sensors liefert eine visuelle Unterstützung für Konfiguration und Analyse nach einem Alarm. Bei Auslösung eines Alarms wird eine Datei mit einem Alarmprotokoll und einem Videobild im Ereignisspeicher gesichert. Das neue und moderne Gerät lässt sich flexibel ohne weitere Hilfsmittel montieren. Eine Neigung zwischen +5 und -95 Grad ist möglich. Das Gerät kann an einer Wand, an der Decke oder an einem Masten befestigt werden. Es ist einfach zu installieren und Dank der integrierten und benutzerfreundlichen Weboberfläche auch zu programmieren. Außerdem verfügen PRO Modelle über eine ONVIF Schnittstelle. Der Sensor wird wahlweise über 24 V DC oder PoE+ versorgt. Wird der Betrieb im ungeschützten Freigelände gefordert, so sollte die optionale Heizung zum Einsatz kommen, da die Heizung das Gerät beschlagsfrei hält und zudem auch keinen Schnee am Gehäuse haften lässt. Der Sensor verfügt selbstverständlich über alle relevante Funktionen wie Anti-Masking, Rotationsschutz-Überwachung, DQ (Schlechtwettererkennung) und auch die Verschmutzung der Laser-Fenstereinheit wird erkannt.

[TAB:Eigenschaften]

✔️ HTTP-Befehle: Kann bei Ereignis Schaltbefehl via Netzwerk an Geräte zur Ausführung von Aktionen senden · Analysefunktionen erkennen die Größe, Geschwindigkeit, Entfernung eines Objekts · Anpassbare vertikale oder horizontale Erkennung mit großer Reichweite, 50 x 100m · Eingebaute Kameraunterstützung für Überprüfung von Alarmereignissen · Bis zu 8 unabhängige Alarmzonen

[TAB:Technische Daten]

Montageort: Außenbereich und Innenbereich Montagearten: Decke, Wand, Pfosten Erfassungsbereich: 50 x 100 m, 190° (horizontale / vertikale Montage) Auslösebereich: Radius 1 bis 50 m bei 10% Reflektivität Erfassungsmethode: LIDAR Infrarot-Laserscan (Laserschutzklasse 1, 905 nm) Montagehöhe: Horizontal: 0,7 - 1,0 m / Vertikal: 4 m bis zu 15 m Empfindlichkeit: 0,125 Grad, innerhalb 100 msec bis 15 min Deckelkontakt: N.C., öffnet, wenn Deckel abgehoben wird Betriebsspannung: 24 V DC oder PoE+ Ruhestromverbrauch: max. 500 mA bei 24 V DC / max. 12 W bei PoE+ Stromverbrauch Heizung: 1,25 A bei 24 V DC max. 25,5 W bei PoE+ (optional) Netzwerkanschluss: RJ-45 10BASE-T / 100BASE-TX Mögliche Protokolle: UDP, TCP/IP, HTTP, HTTPS, IP4V, DNS, DHCP, SNMPv1-v3, NTP, WS-Discovery, ONVIV Alarmausgänge: 6 x wählbar (N.O. oder N.C.); 28 V DC / 0,2 A max. Alarmeingang: 1 x spannungsfreier Kontakteingang Alarmdauer: ca. 2 s, Verzögerungstimer Gehäusematerial: verstärktes Polycarbonatgehäuse, Metall Gewicht: ca. 2.600 g Abmessungen: 230 x 160 x 256,6 mm (H x B x T) Schutzart: IP66 Temperaturbereich: -20° bis +60°C, mit optionaler Heizung bis -40°

[TAB:Lieferumfang]

Laserscanner, 2x Befestigungsbügel, Kabelverschraubung, Justierschlüssel

[TAB:Downloads]

Installationsanleitung Download Installationsanleitung Bedienungsanleitung Download Bedienungsanleitung
