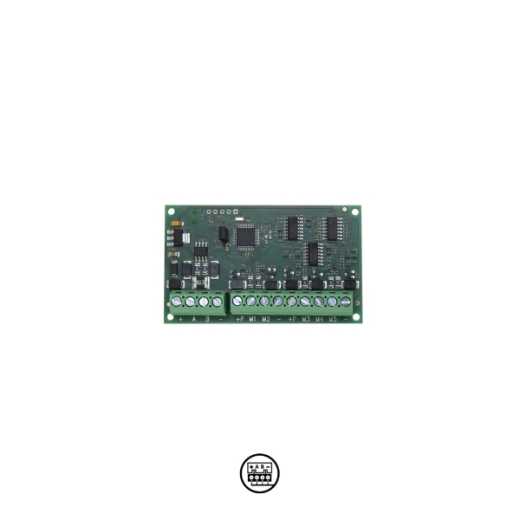

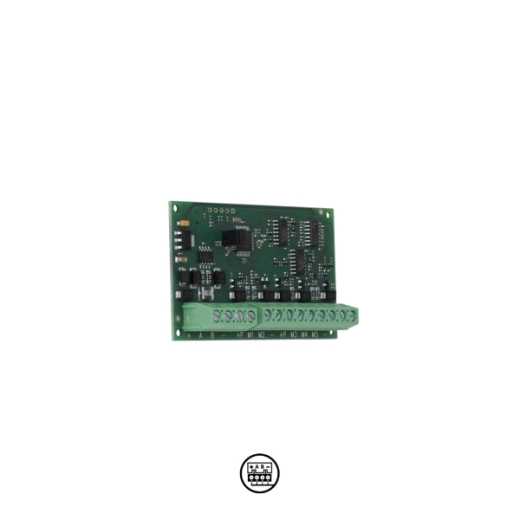

auxi-A 5-fach Ein-/Ausgangsmodul analog+digital, lares 4.0 System

Art.Nr.: 2300007.300

AUXI-A Ein-/Ausgangsmodul für Ksenia lares 4.0 Alarmsysteme

AUXI-A ist ein Ein-/Ausgangsmodul für das Ksenia lares 4.0 Multi-Hybridsystem und ist variabel als Ein- oder Ausgang konfigurierbar. Es unterstützt bis zu vier Anschlüsse, die analoge Werte von 0-10 V/20 mA entweder als regelbarer Ausgang oder als Analogeingang mit 0-10 VDC verarbeiten können. Die Analogbereiche sind in der Software anpassbar und ermöglichen die Zuordnung zu spezifischen Messwerten in fünf Schwellen, um Sensoren in das Gefahrenmeldesystem zu integrieren. Für jede Schwelle können individuelle Ereignisse oder Benachrichtigungen eingerichtet werden. Das Modul ist für den Einbau in die Zentralengehäuse KMB, MMB, GMB sowie in die Kunststoffgehäuse K-BOX oder auxi-BOX vorgesehen. Die Anbindung an das Alarmsystem erfolgt über eine Bus-Verkabelung. Abmessungen: 70 x 45 mm.

Teile diesen Artikel

[TAB:Merkmale]

✔️ Hersteller/Artikelnummer: KSENIA / KSI2300007.300 ✔️ Modultyp: Erweiterungsmodul für lares und lares 4.0 Zentralen zur Erweiterung um 5 zusätzliche Ein-/Ausgänge ✔️ Flexibilität: Jeder der 5 Anschlüsse ist individuell konfigurierbar als Open-Collector-Ausgang (bis zu 500 mA je Ausgang, z.B. zur Steuerung externer Geräte) oder als Eingang mit EOL-Widerständen (z.B. Alarmlinie) ✔️ Alternativ können 4 Anschlüsse als analoge Ein- (0 1310 V) oder analoge Ausgänge (0 1310 V, 20 mA) verwendet werden, beispielsweise für Sensoren oder Dimmer ✔️ Spezielle Funktion: 1EDimmer 1C-Funktion für bis zu 4 analoge Ausgänge, steuerbar über die lares 4.0-App ✔️ Automatische Erkennung: Adressierung erfolgt per Seriennummer, einfacher Lernprozess ohne DIP-Schalter ✔️ Montage: Kompaktes Gehäuse (45×75×16 mm) für DIN-Schiene oder 1ESlim 1C-Gehäuse, Platz für 2 Module ✔️ Kompatibilität: Integration ins KS-BUS-System ermöglicht schnelle zentrale Konfiguration für verschiedenste Anwendungen

[TAB:Technische Daten]

Versorgung	13,5 V DC, 25 mA (höher bei Nutzung der Ausgänge)
Eingänge	5 digitale (EOL), 4 analoge (0 1310 V, 5 Intervalle einstellbar)
Ausgänge	5 Open-Collector (max. 500 mA), 4 analoge Ausgänge (0 1310 V, 20 mA)
Power Terminal	0,5 A (thermischer Schutz)
Betriebstemperatur	+5 °C bis +40 °C
Luftfeuchtigkeit	bis 95 %
Abmessungen	45×75×16 mm
Gewicht	100 g
Max. Module je Zentrale	Bis zu 200 (abhängig vom Zentralen-Modell, siehe Datenblatt)

[TAB:Lieferumfang]

1x Elektronikplatine 4x Befestigungshalter Kurzanleitung

[TAB:Downloads]

Installationsanleitung Download Installationsanleitung Bedienungsanleitung Download Bedienungsanleitung Programmieranleitung Download Programmieranleitung
