HX80NAM Außen PYRO-Bewegungsmelder, Antimasking
Art.Nr.: 307544
HX80AM bietet eine einzigartige Temperaturkompensationslogik. Es erfolgt eine ständige Anpassung an die Umgebungsbedingungen, um eine bestmögliche Detektion zu gewährleisten. Eine doppelt-leitende Abschirmung der Pyroelemente ist ebenfalls ein Bestandteil. Einen großen Vorteil gegenüber anderen 2-Zonen Bewegungsmeldern bietet die Montagehöhe von bis zu 3 Metern. Trotz dieser Höhe reagieren die Sensoren nicht auf Kleintiere. Mit Hilfe der beiliegenden Montagehalterung können die HX exakt auf den Erfassungsbereich
ausgerichtet werden. Zonen können ausgeblendet und die Reichweite kann justiert werden. Einstellbare Reichweite: 6,5 m / 10 m / 13 m / 18 m / 24 m, Spannungsversorgung: 9,5-18VDC. Abmessungen: 197,5 x 93 x 205 mm (H x B x T), 197,5 x 93 x 286 mm (mit Halterung und Hutabdeckung).[TAB:Eigenschaften]
|
· 2-Zonen Außenbewegungsmelder · Störausgang für die Abdeck- / Absprüherkennung · Erfassungsbreite bei 24m Entfernung: 2m |
|

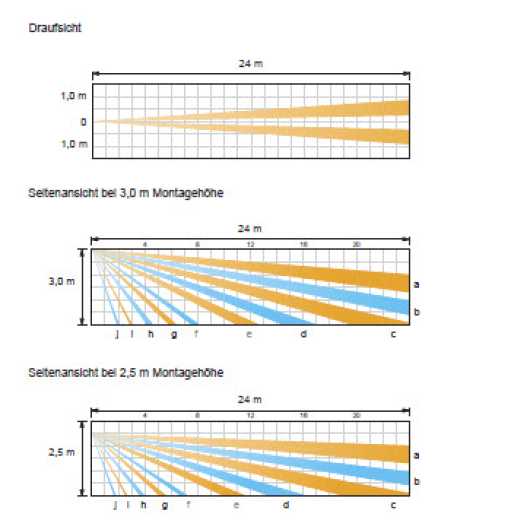

Montagehöhe: 2,5 - 3,0 m Betriebsspannung: 9,5 - 18 V DC Ruhestromverbrauch: 40 mA max. bei 12 V DC Erfassungsbereich: 24 x 2 m Erfassungszonen: 20 Zonen Einstellbare Reichweite: 6,5 m / 10 m / 13 m / 18 m / 24 m Einstellbare Winkel: Vertikal: ± 20°; Horizontal: ± 95° Alarmdauer: ca. 2 ± 1 sek. Empfindlichkeit: 2,0°C bei 0,6 m/s. Detektionsgeschwindigkeit:0,3 - 1,5 m/s Deckelkontakt: N.C.; öffnet, wenn der Deckel angehoben wird Aux. Eingang: N.C.; 28 V DC / 0,1 A max. Alarmausgang: wählbar (N.O. oder N.C.), 28 V DC / 0,2 A max. HF Störung: kein Alarm bei 10 V/m Temperaturbereich: -20°C bis +60°C Gewicht: ca. 720 g Schutzart: IP 55 Abmessungen: 197,5 x 93 x 205 mm (H x B x T) 197,5 x 93 x 286 mm (mit Halterung und Hutabdeckung) |
|
1 x 103KR Zentrale mit eingebautem Funkmodul, montagefertig 1 x Befestigungsmaterial zur Montage an der Wand 1 x Montageschablone 1 x Kabelklemme für Stromanschluss |
InstallationsanleitungDownload Installationsanleitung |
