Ein Panel. Alle Protokolle.
Volle Kontrolle.

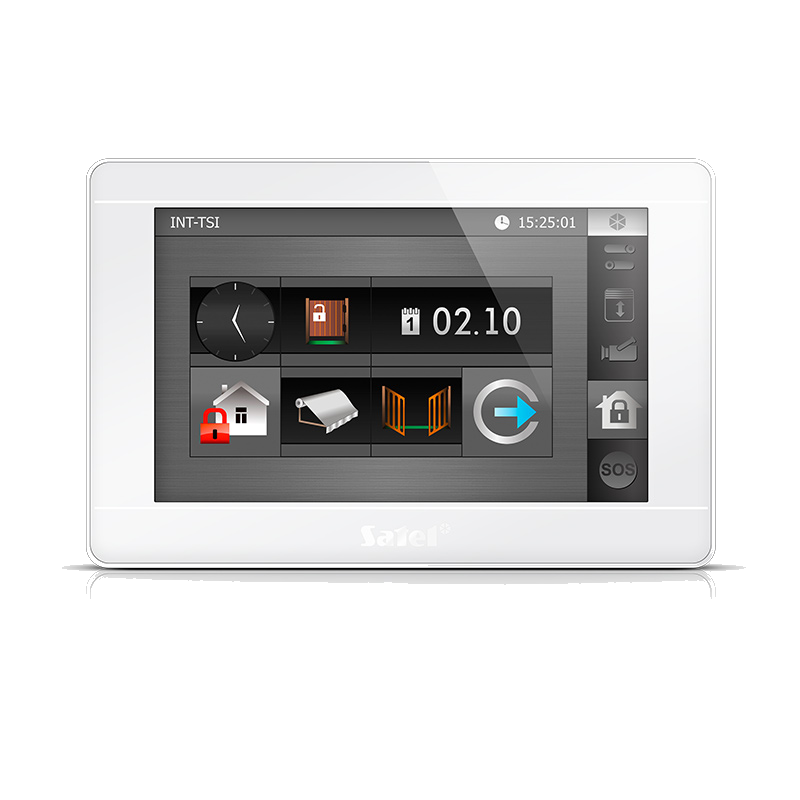

Das INT-TSI vereint Gebäudesteuerung, IP-Kommunikation und offene Schnittstellen in einem eleganten 7-Zoll-Touchpanel.
Standalone-Betrieb
Das INT-TSI arbeitet als eigenständiges Smart-Panel. Keine zusätzliche Zentrale erforderlich. Sofort einsatzbereit für Gebäudeautomation, Kommunikation und Steuerungsaufgaben.
- Eigenständiger Betrieb ohne übergeordnete Zentrale
- Direkte Netzwerkanbindung über Ethernet 100Base-TX
- Vollständige Automationsfunktionen im Standalone-Modus
- Ideal für Objekte ohne klassische Alarmanlage
KNX IP-Unterstützung
Direkte Kommunikation mit KNX-Bussystemen über das IP-Protokoll. Licht, Jalousien, Heizung und Klimatechnik lassen sich direkt am Panel steuern.
- KNX IP-Anbindung für Gebäudeautomation
- Steuerung von Licht, Jalousien, Heizung, Klima
- Szenenfunktion: Mehrere Befehle auf einen Touch
- Raumtemperaturregelung direkt am Touchscreen
SIP-Türkommunikation
Der integrierte SIP-Client ermöglicht Video-Türkommunikation direkt auf dem Display. Kompatibel mit allen SIP-fähigen Türstationen. Gespräch annehmen, ablehnen oder Tür öffnen.
- SIP-Protokoll für IP-basierte Türkommunikation
- Livebild von der Türkamera auf dem 7-Zoll-Display
- Vollduplex-Audio für Gegensprechfunktion
- Türöffner-Steuerung direkt am Panel
Integrierter MQTT-Server
Bringt einen eigenen MQTT-Broker mit. IoT-Geräte und Sensoren lassen sich direkt anbinden, ohne externen Server. MQTT ist der Standard für leichtgewichtige Machine-to-Machine-Kommunikation.
- Integrierter MQTT-Broker, kein externer Server nötig
- Sensordaten empfangen, Aktoren schalten
- Zustandsüberwachung in Echtzeit
- Perfekt für heterogene IoT-Gerätestrukturen
HTTP-API (GET, PUT, POST)
Offene HTTP-Schnittstelle für die Integration mit Drittsystemen. Per GET Zustände abfragen, per PUT und POST Befehle senden. Ohne Zusatzsoftware, ohne proprietäre Protokolle.
- HTTP GET: Gerätezustände und Sensorwerte abfragen
- HTTP PUT: Konfiguration und Parameter setzen
- HTTP POST: Steuerbefehle und Aktionen auslösen
- Integration in Dashboards, BMS oder eigene Logik
7" Touchscreen mit Widgets
Kapazitiver Touchscreen mit Smartphone-Bedienung. Individuell gestaltbare Oberfläche mit Widgets, Tabs und Szenen. Dynamische PIN-Eingabe schützt vor Ausspähung.
- 7" kapazitiver Glas-Touchscreen
- Frei konfigurierbare Widget-Oberfläche per TSI Builder
- Wetter-Widget, Uhr, Diashow als Bildschirmschoner
- MicroSD-Slot für Medien und Slideshows
Offene Standards.
Maximale Flexibilität.
Protokolle in einem Gerät
KNX IP, SIP, MQTT und HTTP. Das INT-TSI spricht die wichtigsten Sprachen der modernen Gebäudetechnik und verbindet Welten, die bisher getrennte Systeme erforderten.
Kapazitiver Glas-Touchscreen
Das gleiche Touch-Erlebnis wie auf Ihrem Smartphone. Widgets, Gesten und intuitive Navigation. Konfigurierbar mit der kostenlosen TSI Builder Software.
Offene Schnittstellen für jedes Projekt
Das INT-TSI fügt sich in bestehende Infrastrukturen ein, statt eigene zu erzwingen. Offene Protokolle ermöglichen die Integration in nahezu jedes Gebäudemanagementsystem.
- KNX IP für Beleuchtung, Jalousien und HKL-Steuerung
- SIP-Protokoll für Video-Gegensprechanlage
- MQTT-Broker für IoT-Sensoren und Aktoren
- HTTP GET/PUT/POST für REST-ähnliche Integration
- IP-Kamera-Streams via MJPG, MPEG-4, H.264
- Ethernet 100Base-TX Netzwerkanbindung
Vielseitig einsetzbar.
Vom Büro bis zum Industrieobjekt.
Das INT-TSI passt sich den Anforderungen des Projekts an. Hier sind typische Einsatzszenarien für Errichter und Systemintegratoren.
Bürogebäude
Zentrale Steuerung von Licht, Klima und Zugang in Empfangsbereichen, Konferenzräumen und offenen Büroflächen.
- Empfangsbereich mit Türkommunikation und Besuchermanagement
- Konferenzraum-Steuerung: Licht, Beschattung, Projektor per Szene
- Raumtemperaturregelung über KNX-Thermostate
- IP-Kamera-Ansicht für den Eingangsbereich
Smart Home
Elegantes Wandpanel für die Steuerung aller Gewerke im Wohnbereich. KNX-Geräte, Türstation und IoT-Sensoren an einem Punkt.
- Zentrales Wand-Touchpanel im Eingangsbereich
- Szenen: „Guten Morgen", „Kino", „Abwesenheit"
- Türkommunikation mit Video und Türöffner
- Wetter-Widget und Diashow als digitaler Bilderrahmen
Einzelhandel und Gastronomie
Beleuchtungssteuerung, Klimaregelung und Zutrittskontrolle für Ladenflächen, Restaurants und Gastronomiebetriebe.
- Lichtstimmung per Szene: Tagesbetrieb, Feierabend, Reinigung
- Klimasteuerung abhängig von Öffnungszeiten
- Lieferanteneinlass über SIP-Türstation
- MQTT-Sensoren für Temperatur und Luftqualität
Gesundheitswesen
Wartezimmer, Praxisräume und Pflegeeinrichtungen profitieren von zentraler Steuerung und einfacher Bedienung durch Personal und Patienten.
- Raumklima-Steuerung in Behandlungsräumen
- Patienten-Rufsystem über MQTT-Integration
- Zutrittssteuerung für sensible Bereiche
- Kameraübersicht am Empfang
Industrie und Logistik
Robuste Steuerung für Produktionshallen, Lager und technische Räume. HTTP-API ermöglicht die Anbindung an übergeordnete Leitsysteme.
- Hallenbeleuchtung und Torsteuerung über KNX
- Temperaturüberwachung in Kühlräumen via MQTT
- Anbindung an MES/SCADA über HTTP-API
- Zufahrtskontrolle mit SIP-Gegensprechanlage
Bildungseinrichtungen
Klassenräume, Aulen und Verwaltungsbereiche zentral steuern. Einfache Bedienung durch Lehrkräfte und Hausmeister.
- Klassenraum-Szenen: Unterricht, Präsentation, Pause
- Zentrale Beschattungssteuerung der Aula
- Eingangskontrolle mit Video-Türstation
- Energiemonitoring über MQTT-Zähler
Spezifikationen
| Display und Bedienung | |
| Display | 7" kapazitiver Glas-Touchscreen |
| Bedienung | Touch-Gesten, Widget-basierte Oberfläche |
| Konfiguration | TSI Builder Software (kostenlos) |
| Speicherkarte | MicroSD / Micro SDHC |
| Konnektivität | |
| Netzwerk | Ethernet 100Base-TX (RJ-45) |
| Gebäudeautomation | KNX IP |
| Türkommunikation | SIP-Protokoll (Video) |
| IoT-Integration | MQTT (integrierter Broker) |
| API | HTTP GET, PUT, POST |
| Kamera-Streams | MJPG (HTTP), MPEG-4/H.264 (RTSP) |
| Elektrisch | |
| Stromversorgung | 12V DC (±15%) |
| Stromaufnahme (Ruhe) | 500 mA |
| Stromaufnahme (Max.) | 620 mA |
| Mechanisch | |
| Abmessungen | 196 × 129 × 22 mm |
| Gewicht | 430 g |
| Montage | Wandmontage, Innenraum |
| Gehäusefarben | Weiß (W/WSW), Schwarz (B/BSB), Silber (SSW) |
| Umgebung | |
| Betriebstemperatur | -10°C bis +55°C |
| Luftfeuchtigkeit | max. 93% (±3%) |
| Zertifizierung | EN 50131 Grade 3, Klasse II (EN 50130-5) |
