Ksenia porta 4.0 KNX | Alarmanlage mit KNX-Gebäudesteuerung verbinden

porta 4.0 KNX-Gateway

Alarmanlage und KNX-Gebäudesteuerung in einem System vereinen. Das bidirektionale Gateway verbindet Ihre lares 4.0 Zentrale mit dem KNX-Bus und ermöglicht automatische Szenarien bei Alarm, Statusmeldungen und die Steuerung von Licht, Jalousien und Heizung.

Bidirektionales KNX-Gateway: 6 Kernfunktionen für Errichter

Das porta 4.0 verbindet professionelle Einbruchmeldetechnik nahtlos mit KNX-Gebäudeautomation.

Bidirektionale Kommunikation

Vollständiger Datenaustausch zwischen lares 4.0 und KNX in beide Richtungen.

Details

Alarmzustände werden in Echtzeit an KNX-Geräte gemeldet
KNX-Taster können die Alarmanlage scharf/unscharf schalten
Bereichszustände und Störungen auf KNX-Visualisierung

Alle Spezifikationen

Szenarien-Integration

Automatische Aktionen bei Alarm: Licht an, Jalousien hoch, Außenbeleuchtung aktivieren.

Details

Bis zu 128 Szenarien in der lares 4.0 Zentrale konfigurierbar
Verknüpfung von Alarm-Events mit KNX-Aktionen
Zeitgesteuerte Szenarien und Abwesenheitssimulation

Mono- und bistabile Ausgänge

Steuerung von Schaltaktoren, Jalousien, Heizungsventilen und Dimmern über KNX.

Details

Monostabile Ausgänge für Impulssteuerung (z. B. Türöffner)
Bistabile Ausgänge für Dauerzustände (z. B. Licht ein/aus)
Flexible Zuordnung zu KNX-Gruppenadressen

Konfiguration ohne Zusatzsoftware

Einrichtung direkt über die lares 4.0 Zentrale. Keine separate KNX-Software nötig.

Details

KNX-Gruppenadressen direkt in lares 4.0 konfigurieren
Keine ETS-Software für das Gateway erforderlich
Einheitliche Verwaltung über eine Oberfläche

Flexible Stromversorgung

Wahlweise PoE über das Netzwerkkabel oder externes 12/24-VDC-Netzteil.

Details

PoE (Power over Ethernet) für kabelreduzierte Installation
12 VDC oder 24 VDC Betrieb möglich
Maximale Leistungsaufnahme nur 5 W

Störungssignalisierung

Anlagen- und Bereichszustände sowie Funktionsstörungen an KNX-Geräte melden.

Details

Sabotagemeldungen und Systemfehler an KNX weiterleiten
Zustandsanzeige auf KNX-Touchpanels und Visualisierungen
Automatische Reaktionen bei Störungen konfigurierbar

KNX-Gateway für professionelle Gebäudeautomation

130 g
Gewicht

5 W
Max. Leistungsaufnahme

4 TE
DIN-Schiene

 KNX-Bus
 Ethernet RJ45
 PoE
 12/24 VDC
 CE-zertifiziert
 EAC-zertifiziert
 lares 4.0 System

Einsatzgebiete

Für welche Gebäude eignet sich das KNX-Gateway?

Überall dort, wo professionelle Sicherheitstechnik auf KNX-Gebäudeautomation trifft.

Büro- und Verwaltungsgebäude

Sicherheit und Gebäudesteuerung über eine zentrale KNX-Infrastruktur.

Typische Projekte

Automatische Beleuchtung bei Alarmmeldung in Fluren und Treppenhäusern
Jalousiensteuerung bei Scharfschaltung außerhalb der Bürozeiten
Statusanzeige der Alarmanlage auf dem KNX-Touchpanel am Empfang

Villen und hochwertige Wohngebäude

Komfort und Sicherheit vereint in einem eleganten KNX-Smart-Home.

Typische Projekte

Panikfunktion: Ein Tastendruck schaltet alle Lichter ein und öffnet Rollläden
Abwesenheitssimulation: Zufällige Lichtsteuerung bei scharfer Anlage
Integration in Multiroom-Audio und KNX-Visualisierung

Einzelhandel und Showrooms

Warensicherung und Beleuchtungssteuerung aus einem System.

Typische Projekte

Beleuchtungsszenarien beim Öffnen und Schließen des Geschäfts
Notbeleuchtung bei Sabotagealarm automatisch aktivieren
Energieeinsparung durch automatisches Abschalten bei Scharfschaltung

Gewerbe- und Industrieobjekte

Perimeterschutz und Gebäudetechnik intelligent verknüpft.

Typische Projekte

Außenbeleuchtung bei Perimeter-Alarm automatisch einschalten
HVAC-Steuerung abhängig vom Scharfschaltezustand
Zustandsmeldungen an die Gebäudeleittechnik weiterleiten

Hotels und Gastgewerbe

Gästesicherheit und Energiemanagement über KNX automatisieren.

Typische Projekte

Notfallszenarien: Flurbeleuchtung und Fluchtwegleitung bei Brandalarm
Bereichsweise Scharfschaltung für einzelne Stockwerke
Integration in die bestehende Hotel-KNX-Infrastruktur

Nachrüstung bestehender KNX-Installationen

Professionelle Alarmtechnik in vorhandene KNX-Systeme integrieren.

Typische Projekte

Bestandsgebäude mit KNX, aber ohne professionelle Alarmanlage
Doppelnutzung vorhandener KNX-Fensterkontakte für Alarm und Steuerung
Erweiterung älterer KNX-Systeme um zertifizierte Sicherheitstechnik

So verbindet das porta 4.0 Alarm und KNX

Bidirektionale Statusübertragung

Das porta 4.0 überträgt sämtliche Zustände der lares 4.0 Alarmzentrale an das KNX-System und umgekehrt. Die Alarmanlage meldet den Scharfschaltezustand, Bereichsstatus und Alarmmeldungen an KNX-Gruppenadressen. Gleichzeitig empfängt sie Befehle von KNX-Tastern, Sensoren und Touchpanels. Die Kommunikation erfolgt über Ethernet (RJ45) zur lares 4.0 Zentrale und über den standardisierten KNX-Bus zur Gebäudeautomation.

Szenarien und Automatisierung

Die lares 4.0 Zentrale unterstützt bis zu 128 frei konfigurierbare Szenarien. Über das porta 4.0 werden diese Szenarien mit KNX-Aktionen verknüpft. Ein Einbruchalarm kann automatisch alle Lichter einschalten und Jalousien hochfahren. Die Scharfschaltung am Abend kann die Außenbeleuchtung aktivieren und Rollläden schließen. Szenarien lassen sich auch zeitgesteuert oder über die lares 4.0 App auslösen.

Ausgänge und Aktorsteuerung

Das Gateway steuert mono- und bistabile KNX-Ausgänge. Monostabile Ausgänge eignen sich für Impulssteuerung wie Türöffner oder Garagentore. Bistabile Ausgänge halten ihren Zustand und steuern Beleuchtung, Jalousien oder Heizungsventile. Die Zuordnung zu KNX-Gruppenadressen erfolgt direkt in der lares 4.0 Konfiguration. Zonen der Alarmanlage können über KNX ein- oder ausgeschlossen werden.

Installation und Montage

Das porta 4.0 wird auf der DIN-Schiene montiert und belegt 4 Teilungseinheiten. Die Verbindung zur lares 4.0 Zentrale erfolgt über ein Ethernet-Kabel (RJ45). Der KNX-Bus wird über die standardmäßige KNX-Klemme angeschlossen. Die Stromversorgung kann über PoE (Power over Ethernet) oder ein externes Netzteil (12/24 VDC) erfolgen. Bei PoE-Betrieb genügt ein einziges Kabel für Daten und Strom. Pro lares 4.0 Zentrale wird ein porta 4.0 Gateway unterstützt.

Ksenia porta 4.0 KNX-Gateway: Alle Spezifikationen

Ksenia porta 4.0 KNX-Gateway — Produktansicht für DIN-Schienenmontage

Modell	porta 4.0 KNX
Artikelnummer	KSI4300001.300
Hersteller	Ksenia Security S.p.A.
Stromversorgung	12/24 VDC oder PoE
Leistungsaufnahme	5 W max (60 mA)
Kommunikationsbus	KNX (bidirektional)
Netzwerkschnittstelle	Ethernet RJ45
Abmessungen (H × B × T)	86 × 69 × 58 mm
Gewicht	130 g
Montage	DIN-Schiene (4 TE)
Betriebstemperatur	+5 °C bis +40 °C
Kompatibilität	lares 4.0 Zentralen
Gateways pro Zentrale	1 porta 4.0 pro Zentrale
Zertifizierungen	CE, EAC
Lieferumfang	Gateway + Installationsanleitung

Häufige Fragen zum KNX-Gateway

Antworten auf die häufigsten Fragen

Kann man eine Alarmanlage mit der KNX-Haussteuerung verbinden?

Ja, mit einem bidirektionalen KNX-Gateway wie dem Ksenia porta 4.0 lässt sich eine professionelle Alarmanlage direkt mit der KNX-Gebäudesteuerung verbinden. So kommunizieren beide Systeme in Echtzeit miteinander. Bei einem Alarm können automatisch Lichter eingeschaltet, Jalousien geöffnet oder andere KNX-Geräte angesteuert werden. Ihr Facherrichter berät Sie zur optimalen Konfiguration.

Was passiert bei einem Einbruchalarm mit meiner KNX-Steuerung?

Bei einem Alarm sendet das KNX-Gateway automatisch Befehle an Ihre Gebäudesteuerung. Typische Reaktionen sind: Alle Lichter im Haus gehen an, Rollläden fahren hoch, Außenbeleuchtung wird aktiviert. Diese automatischen Szenarien schrecken Einbrecher ab und erleichtern die Orientierung für Bewohner und Rettungskräfte. Die Szenarien werden individuell vom Errichter programmiert.

Funktioniert das KNX-Gateway auch umgekehrt vom KNX-System zur Alarmanlage?

Ja, das porta 4.0 arbeitet vollständig bidirektional. KNX-Taster oder Sensoren können die Alarmanlage scharf oder unscharf schalten. Umgekehrt meldet die Alarmanlage ihren Zustand an das KNX-System. So sehen Sie am KNX-Touchpanel, ob die Anlage scharf geschaltet ist, und können per KNX-Taster Szenarien auslösen.

Kann ich meine bestehende KNX-Installation mit einer Alarmanlage nachrüsten?

Ja, das ist einer der größten Vorteile eines KNX-Gateways. Wenn Sie bereits eine KNX-Installation besitzen, kann ein Facherrichter die Ksenia lares 4.0 Alarmanlage nachrüsten und über das porta 4.0 Gateway mit Ihrem bestehenden KNX-System verbinden. Bereits installierte KNX-Kontakte an Fenstern und Türen können so doppelt genutzt werden. Ihr Facherrichter berät Sie zur optimalen Integration.

Brauche ich zusätzliche Software für das KNX-Gateway?

Nein, das porta 4.0 KNX-Gateway wird vollständig über die lares 4.0 Konfigurationssoftware eingerichtet. Eine separate KNX-Programmiersoftware ist für das Gateway selbst nicht erforderlich. Der Errichter konfiguriert die KNX-Gruppenadressen und Szenarien direkt in der lares 4.0 Oberfläche.

Ist die Verbindung zwischen Alarmanlage und KNX-System sicher?

Ja. Die Alarmanlage und das KNX-System bleiben physisch getrennte Systeme mit eigener Verkabelung. Das Gateway überträgt Steuerbefehle und Statusinformationen, aber die Sicherheitsfunktionen der Alarmanlage arbeiten unabhängig. Selbst bei einem Ausfall des KNX-Systems bleibt der Einbruchschutz vollständig aktiv. Das porta 4.0 ist CE- und EAC-zertifiziert.

Welche KNX-Geräte kann ich über die Alarmanlage steuern?

Über das porta 4.0 lassen sich alle KNX-Geräte ansteuern, die mono- oder bistabile Ausgänge verwenden. Dazu gehören Beleuchtung, Jalousien, Rollläden, Heizungsventile, Lüftungsklappen und elektrische Türöffner. Die Steuerung erfolgt über Szenarien, die der Errichter in der lares 4.0 Zentrale konfiguriert.

Wie wird das Ksenia porta 4.0 KNX-Gateway installiert?

Das porta 4.0 wird auf einer DIN-Schiene im Schaltschrank montiert und belegt 4 Teilungseinheiten. Die Verbindung zum KNX-Bus erfolgt über die standardmäßige KNX-Klemme, die Anbindung an die lares 4.0 Zentrale über ein Ethernet-Kabel (RJ45). Die Stromversorgung erfolgt wahlweise über PoE oder ein externes 12/24-VDC-Netzteil. Die Installation muss von einem qualifizierten Errichter durchgeführt werden.

Was ist der Unterschied zwischen porta KNX und porta IoT?

Das porta 4.0 KNX kommuniziert über den standardisierten KNX-Bus mit der Gebäudeautomation. Das porta IoT hingegen nutzt HTTP-Befehle für die bidirektionale Kommunikation mit IoT- und Smart-Home-Komponenten verschiedener Hersteller. KNX eignet sich für professionelle Gebäudeinstallationen mit vorhandenem KNX-Bus. Das IoT-Gateway ist die Wahl für die Integration von IP-basierten Smart-Home-Geräten ohne KNX-Installation.

Kann das porta 4.0 Störungen der Alarmanlage an das KNX-System melden?

Ja, das Gateway signalisiert Anlagen- und Bereichszustände sowie Funktionsstörungen an KNX-Geräte. So kann ein KNX-Touchpanel den aktuellen Status der Alarmanlage anzeigen, Störungsmeldungen visualisieren oder den Scharfschaltezustand in der KNX-Visualisierung darstellen. Diese Transparenz erleichtert dem Betreiber die Übersicht über beide Systeme.

Wie viele KNX-Datenpunkte unterstützt das porta 4.0?

Das porta 4.0 KNX-Gateway unterstützt die Steuerung von mono- und bistabilen Ausgängen sowie den Ein- und Ausschluss von Zonen innerhalb der lares 4.0 Alarmanlage. Die Anzahl der nutzbaren KNX-Gruppenadressen richtet sich nach der Konfiguration der lares 4.0 Zentrale mit bis zu 140 Ein- und Ausgängen. Pro lares 4.0 Zentrale wird ein porta 4.0 Gateway unterstützt.

Welche Zertifizierungen hat das Ksenia porta 4.0?

Das porta 4.0 KNX-Gateway ist CE-zertifiziert für den europäischen Markt und trägt die EAC-Zertifizierung für die Eurasische Wirtschaftsunion. Es entspricht den relevanten KNX-Normen für bidirektionale Gebäudekommunikation. Das übergeordnete lares 4.0 System ist nach EN 50131 zertifiziert und erfüllt damit die europäischen Normen für Einbruch- und Überfallmeldeanlagen.

porta 4.0 KNX-Gateway

Bidirektionales KNX-Gateway: 6 Kernfunktionen für Errichter

Bidirektionale Kommunikation

Szenarien-Integration

Mono- und bistabile Ausgänge

Konfiguration ohne Zusatzsoftware

Flexible Stromversorgung

Störungssignalisierung

KNX-Gateway für professionelle Gebäudeautomation

Für welche Gebäude eignet sich das KNX-Gateway?

Büro- und Verwaltungsgebäude

Villen und hochwertige Wohngebäude

Einzelhandel und Showrooms

Gewerbe- und Industrieobjekte

Hotels und Gastgewerbe

Nachrüstung bestehender KNX-Installationen

So verbindet das porta 4.0 Alarm und KNX

Bidirektionale Statusübertragung

Szenarien und Automatisierung

Ausgänge und Aktorsteuerung

Installation und Montage

Ksenia porta 4.0 KNX-Gateway: Alle Spezifikationen

Kompatible Komponenten für das lares 4.0 System

lares 4.0 Hauptplatine 140wls

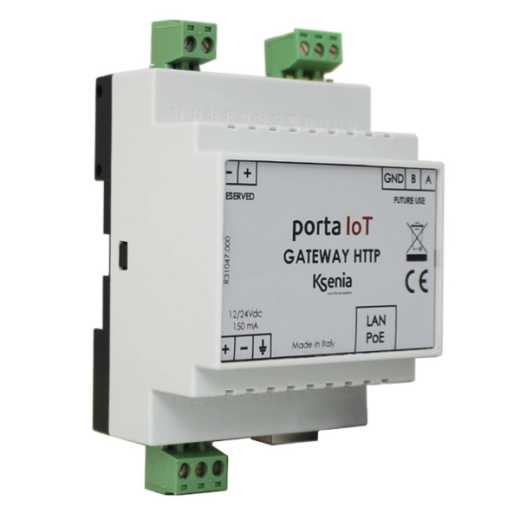

porta IoT HTTP-Gateway

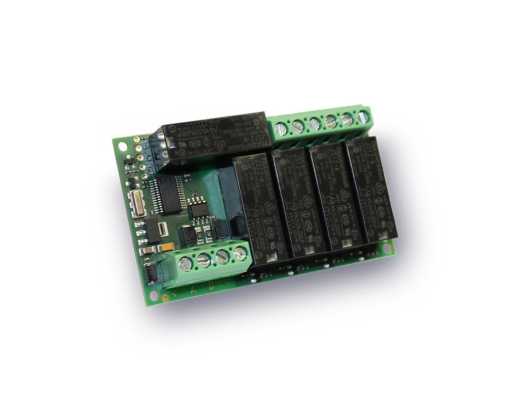

auxi-L 5-fach Bus-Relaismodul
