Jablotron JA-100+ System

Jablotron NATUS
Touch-Bedienteil

5" Funk-Touchscreen mit RFID für das JA-100+ Alarmsystem

Das NATUS JA-156E vereint minimalistisches Design mit professioneller Funktionalität. Steuern Sie bis zu 15 Bereiche per Touch, RFID-Karte oder Code. Nachrüstbar per Funk ohne Kabelverlegung.

Im Errichtershop bestellen Technische Daten

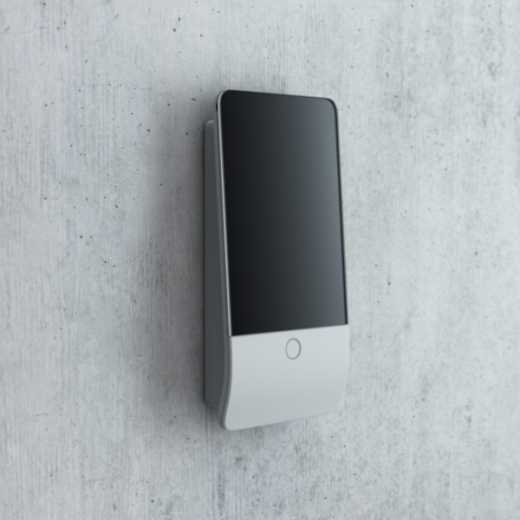

Jablotron NATUS JA-156E Touch-Bedienteil in Grau, montiert an der Wand
JA-156E · Grade 2
Kernfunktionen

Funk Touch-Bedienteil mit RFID: 6 Kernfunktionen

Moderne Alarmbedienung per Touchscreen, RFID-Karte oder Code. Ohne Kabel nachrüstbar.

5-Zoll-Touchscreen

Hochauflösendes LCD (480 x 854) mit intuitiver Bedienoberfläche im MyJABLOTRON-Design.

Details
  • Bedienung wie ein Smartphone: wischen, tippen, navigieren
  • Darstellung aller Bereiche, PG-Ausgänge und Temperaturen
  • Dunkelschaltung im Standby spart Strom und blendet nicht
  • Ereignisspeicher direkt am Display einsehbar
Alle Spezifikationen

RFID-Autorisierung

Schnelles Scharfschalten per RFID-Karte oder Transponder. 125-kHz-Leser integriert.

Details
  • Drei Autorisierungsmethoden: Code, RFID-Karte, Transponder
  • Kompatibel mit JA-100 Protokoll und EM Unique Tags
  • Individuelle Berechtigungen pro Benutzer und RFID-Karte
  • Schnelle Bedienung ohne Code-Eingabe möglich
Alle Spezifikationen

Funk 868 MHz ohne Kabel

Bidirektionale Funkverbindung auf 868,1 MHz. Bis zu 200 m Reichweite bei Sichtverbindung.

Details
  • Verschlüsseltes Jablotron-Protokoll für sichere Übertragung
  • Nachrüstung in Bestandsgebäude ohne Kabelverlegung
  • Bidirektional: Bedienteil sendet und empfängt Statusdaten
  • Kompatibel mit Reichweitenverstärkern für große Objekte
Alle Spezifikationen

48h Notstromversorgung

Integrierter Li-Ion-Akku (3,7 V / 2500 mAh) sichert den Betrieb bei Stromausfall.

Details
  • Über 48 Stunden Pufferung bei vollem Akku
  • Automatisches Laden in 6 bis 7 Stunden auf 80 %
  • Akku BAT-3V7-2500 im Lieferumfang enthalten
  • Externe Versorgung über 12 V DC (8 bis 15 V)
Alle Spezifikationen

Bis zu 15 Bereiche

Verwalten Sie bis zu 15 unabhängige Sicherheitsbereiche und 128 PG-Ausgänge auf einem Display.

Details
  • Einzelbereiche separat scharf- und unscharfschaltbar
  • 128 programmierbare PG-Ausgänge steuerbar
  • Bis zu 8 Thermometer auf dem Display abrufbar
  • Farbige Segmentanzeige: Grün, Gelb, Rot für Systemstatus
Alle Spezifikationen

EN 50131-1 Grade 2

Zertifiziert nach europäischer Sicherheitsnorm. Sabotage-Kontakt bei Wandabhebung integriert.

Details
  • Grade 2: geeignet für Wohn- und Gewerbeobjekte
  • Wandabhebekontakt (N.C.) löst bei Manipulation sofort aus
  • Konform mit ETSI EN 300 220, EN 50130-4, EN IEC 62368-1
  • Firmware-Updates via USB-C und F-Link Software
Alle Spezifikationen
5" Touch
RFID 125 kHz
868 MHz Funk
48h Akku
Grade 2
USB-C
8 Thermo
Summer
15
Bereiche
Unabhängig steuerbar auf einem Display
128
PG-Ausgänge
Programmierbare Ausgänge für Automatisierung
200 m
Funkreichweite
Bei freier Sichtverbindung auf 868,1 MHz
Zertifizierungen und Standards
EN 50131-1 Grade 2 ETSI EN 300 220 EN 50130-4 EN IEC 62368-1 Jablotron-Protokoll RFID 125 kHz
Einsatzgebiete

Für welche Gebäude eignet sich das Jablotron NATUS?

Vom Einfamilienhaus bis zum Gewerbeobjekt. Das NATUS Bedienteil passt sich jedem Einsatzgebiet an.

Einfamilienhaus und Villa

Komfortable Alarmbedienung für Wohngebäude mit mehreren Sicherheitszonen.

Typische Projekte
  • Neubau mit separater Garage und Gartenhauszone
  • Nachrüstung im Altbau ohne Kabelverlegung
  • Familienhaus mit individuellen RFID-Karten pro Bewohner
  • Smart-Home-Integration über PG-Ausgänge

Büro und Kanzlei

Bereichsweise Scharfschaltung für verschiedene Abteilungen und Zugangskontrolle per RFID.

Typische Projekte
  • Anwaltskanzlei mit getrennten Mandantenbereichen
  • Bürogemeinschaft mit individuellen Alarmbereichen
  • Steuerberater mit Archivzone und Empfangsbereich

Einzelhandel und Gewerbe

Verkaufsräume, Lager und Personalbereich als separate Zonen verwalten.

Typische Projekte
  • Ladengeschäft mit separater Lager- und Verkaufszone
  • Filialisten mit einheitlicher Bedienung in allen Standorten
  • RFID-Karten für Mitarbeiter statt Code-Eingabe

Arztpraxis und Labor

Sensible Bereiche separat absichern. RFID-Zutritt für autorisiertes Personal.

Typische Projekte
  • Arztpraxis mit Wartezimmer, Behandlung und Medikamentenlager
  • Laborbereich mit erhöhter Sicherheitszone
  • Apotheke mit Nachtzugang und Tageszone

Werkstatt und Produktionshalle

Große Flächen mit mehreren Bereichen. Robuste Funkkommunikation auch in Industrieumgebungen.

Typische Projekte
  • KFZ-Werkstatt mit Büro, Werkstatt und Lager
  • Tischlerei mit Maschinenraum und Ausstellungsfläche
  • Schichtbetrieb mit RFID-Karten pro Schichtleiter

Pension und Ferienwohnung

Gäste- und Privatbereiche unabhängig voneinander sichern. Temperaturen auf dem Display überwachen.

Typische Projekte
  • Ferienhaus mit Eigentümer- und Gästebereich
  • Pensionsbetrieb mit separater Zone pro Etage
  • Temperaturüberwachung in unbewohnten Zeiten
Im Detail

Funktionen des NATUS Bedienteils im Detail

Technische Tiefe für Errichter und Planer, die das Bedienteil in Kundenprojekten einsetzen möchten.

Benutzeroberfläche und Displayfunktionen
Die Oberfläche des NATUS orientiert sich am Design der MyJABLOTRON App und bietet dadurch ein einheitliches Bedienkonzept. Der 5-Zoll-Touchscreen (480 x 854 Pixel) zeigt alle Bereiche, PG-Ausgänge und Thermometerwerte übersichtlich an. Die digitale Segmentanzeige signalisiert den Systemstatus in Ampelfarben: Grün für sicher, Gelb für Warnung, Rot für Alarm. Im Standby-Modus kann das Display komplett abgedunkelt werden.
Kommunikation und Funkprotokoll
Das NATUS kommuniziert bidirektional auf 868,1 MHz über das verschlüsselte Jablotron-Protokoll. Die Reichweite beträgt bis zu 200 Meter bei Sichtverbindung. In Gebäuden sind je nach Bausubstanz 20 bis 50 Meter realistisch. Für größere Distanzen können Jablotron-Reichweitenverstärker eingesetzt werden. Die bidirektionale Kommunikation stellt sicher, dass das Bedienteil stets den aktuellen Systemstatus anzeigt.
Montage und Inbetriebnahme
Die Montage erfolgt über eine intelligente Montageplatte an der Wand. Das Befestigungsmaterial liegt bei. Die Stromversorgung erfolgt über ein separates 12-V-DC-Netzgerät (z. B. UPN12/1500 Unterputz-Netzgerät). Die Inbetriebnahme und Konfiguration erfolgt über die F-Link Software des Errichters. Firmware-Updates sind über den integrierten USB-C-Anschluss möglich. Der Wandabhebekontakt (N.C.) aktiviert sich automatisch nach der Montage.
RFID-System und Benutzerverwaltung
Der integrierte RFID-Leser arbeitet auf 125 kHz und unterstützt das JA-100-Protokoll sowie EM-Unique-Tags. Jeder Benutzer kann individuelle Berechtigungen erhalten: bestimmte Bereiche scharf-/unscharfschalten, PG-Ausgänge bedienen oder nur den Status einsehen. Die Autorisierung ist per Code, RFID-Karte oder RFID-Transponder möglich. Im Ereignisspeicher wird protokolliert, welcher Benutzer wann welche Aktion durchgeführt hat.
Kompatibilität mit Jablotron JA-100+ Zentralen
Das NATUS JA-156E ist kompatibel mit den Zentralen JA-103K und JA-107K des Jablotron JA-100+ Systems. Es kann sowohl in Neuinstallationen als auch als Nachrüstung in bestehende Systeme eingebunden werden. Zusätzlich zum Funk-Modell (JA-156E) bietet Jablotron die BUS-Variante JA-116E für kabelgebundene Installationen. Beide Varianten bieten den gleichen Funktionsumfang am Display.
Technische Daten

Jablotron NATUS JA-156E: Vollständige Spezifikationen

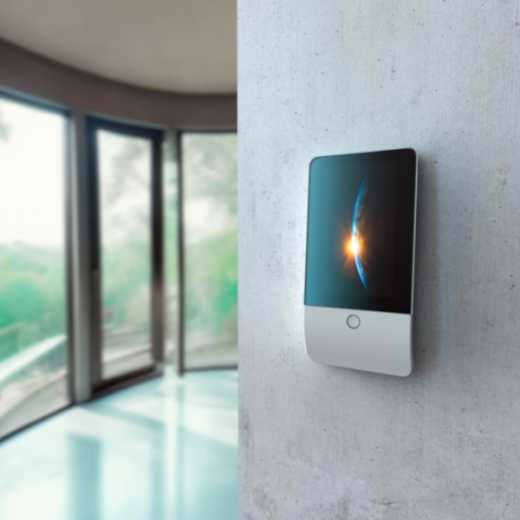

Jablotron NATUS JA-156E Touch-Bedienteil in moderner Wohnumgebung
ModellJA-156E (Funk) / JA-116E (BUS)
Artikelnummer (Grau)001615
Display5" LCD Touchscreen, 480 × 854 Pixel
RFID-Leser125 kHz (JA-100 Protokoll / EM Unique)
AutorisierungCode, RFID-Karte, RFID-Transponder
Steuerbare BereicheBis zu 15
PG-AusgängeBis zu 128
ThermometerBis zu 8 anzeigbar
Arbeitsfrequenz868,1 MHz (Jablotron-Protokoll)
Funkreichweiteca. 200 m (Sichtverbindung)
Spannungsversorgung12 V DC extern (8 bis 15 V)
NotstromversorgungLi-Ion 3,7 V / 2500 mAh (BAT-3V7-2500)
BatteriepufferungÜber 48 Stunden
Ladezeit6 bis 7 Stunden auf 80 %
SignalgeberIntegrierter akustischer Summer
SabotagekontaktWandabhebekontakt (N.C.)
Firmware-UpdateUSB-C + F-Link Software
Kompatible ZentralenJA-103K, JA-107K
Abmessungen95 × 183 × 30 mm (B × H × T)
Temperaturbereich0 °C bis +40 °C
MontageortInnenbereich
FarbenWeiß (WH), Grau (GR), Anthrazit (AN)
NormenEN 50131-1 Grad 2, ETSI EN 300 220, EN 50130-4, EN IEC 62368-1
LieferumfangBedienteil, Befestigungsmaterial, Akku BAT-3V7-2500
Zubehör

Kompatibles Zubehör für das Jablotron NATUS

Empfohlene Erweiterungen und Stromversorgung für die professionelle Installation.

UPN12/1500 Unterputz-Netzgerät 12V DC für Jablotron NATUS

UPN12/1500 Unterputz-Netzgerät

Kompaktes 12-V-DC-Netzgerät für Unterputzdosen. 1,5 A, IP67, Kurzschlussschutz. Empfohlen für die Stromversorgung des NATUS.

Im Errichtershop

RFID-Karten und Transponder

125-kHz-RFID-Karten und Schlüsselanhänger-Transponder für die berührungslose Autorisierung am NATUS Bedienteil.

Im Errichtershop

NATUS in Weiß oder Anthrazit

Das NATUS ist auch in Weiß (JA-156E-WH) und Anthrazit (JA-156E-AN) erhältlich. Gleicher Funktionsumfang, passend zum Interieur.

Alle Varianten

Jablotron NATUS für Ihr nächstes Projekt bestellen

Das JA-156E Touch-Bedienteil ist ab Lager lieferbar. Fragen Sie jetzt Ihr Errichter-Angebot an.
