IP / Zweidraht Video-Türkommunikation

Professionelle Videotürkommunikation mit 2 MP Fisheye-Kamera, 168° Weitwinkel und hybrider IP/Zweidraht-Technologie. Vom Einfamilienhaus bis zum Bürogebäude mit 200 Innenmonitoren.

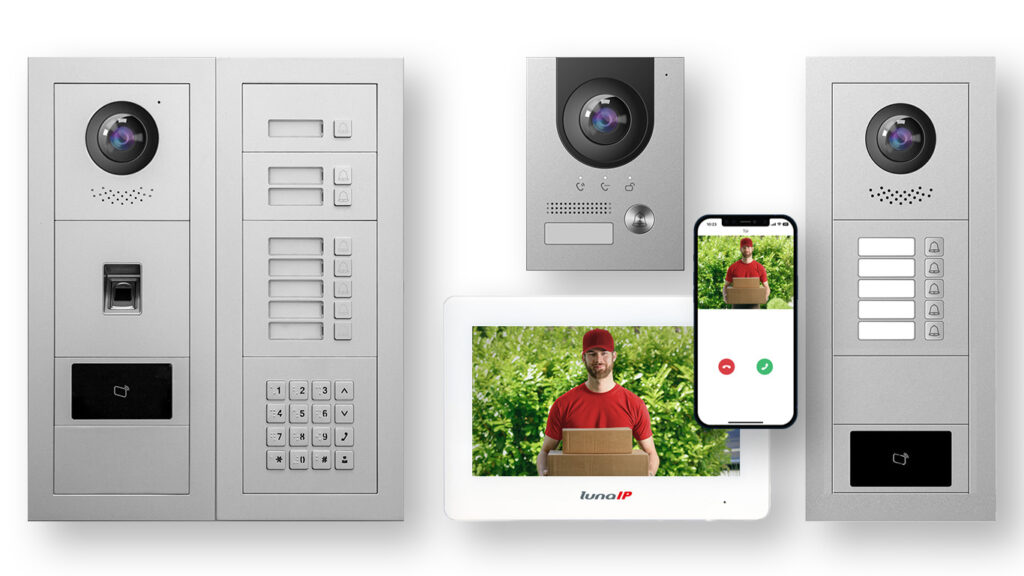

lunaIP VidCom Türkommunikationssystem mit Innenmonitor und Smartphone-App
2 MP
Fisheye 168° Kamera
200
Innenmonitore max.
2-Draht
oder IP / PoE
IP65
Schutz + IK07

Intelligente Türkommunikation
für jeden Einsatzbereich

Das lunaIP VidCom System vereint Videokommunikation, Zugangskontrolle und Netzwerksteuerung in einer durchgängigen, modularen Plattform.

2 MP Fisheye 168°

Die eingebaute 2-Megapixel-Kamera mit 168° Betrachtungswinkel und WDR-Technologie liefert auch bei schwierigen Lichtverhältnissen ein vollständiges Bild des Eingangsbereichs ohne tote Winkel.

Details
2 Megapixel
  • Sensor: 1/2,9" CMOS, 1920 × 1080 px
  • Fisheye-Optik 1,9 mm Brennweite
  • Horizontaler Bildwinkel 168,6°
  • WDR (Wide Dynamic Range) 120 dB
  • Bis zu 25 fps bei 1280 × 720 px
Alle Spezifikationen

IP und Zweidraht hybrid

Die Türstationen L-TS-5701 und L-TS-5711 unterstützen sowohl IP-Netzwerk als auch den Zweidraht-PLC-Bus. Vorhandene Klingelanlagen-Leitungen können direkt weitergenutzt werden.

Details
PoE
  • IP-Modus: PoE 802.3af oder 12 V DC
  • Zweidraht-PLC-Bus: 48 V DC über 2-adrige Leitung
  • Vorhandene Klingelleitung nutzbar
  • Verpolungssicher und Plug-and-Play
  • Protokolle: SIP, P2P, RTSP, RTP, TCP, UDP
Alle Spezifikationen

Smartphone-App luna viewer

Die kostenlose App luna viewer (iOS und Android) ermöglicht Klingelbenachrichtigungen, Gegensprechfunktion und fernbediente Türentriegelung. Einrichtung in drei Schritten per QR-Code.

Details
Audio
  • Kostenlos für iOS und Android
  • Push-Benachrichtigung bei Klingeln
  • Fernbediente Türentriegelung
  • Einrichtung per QR-Code in 3 Schritten
  • Live-Ansicht zusätzlicher lunaIP Kameras
Mehr erfahren

http-Befehlssteuerung

Befehle werden per http-commands über das Netzwerk gesendet, um angeschlossene Geräte wie Türöffner, Schranken oder Zugangssysteme zu steuern. Zusätzliche Steuerleitungen entfallen.

Details
Steuerung
  • Steuerung über bestehendes Netzwerk
  • Türöffner, Torantriebe, Schranken
  • Keine separaten Steuerleitungen nötig
  • Integration in Gebäudeautomation
  • Reduzierter Installations- und Materialaufwand
Mehr erfahren

Modulare Erweiterung

Die L-TS-5711 ist um Fingerabdrucksensor, RFID-Kartenleser, Codetastatur und Klingeltastenmodule erweiterbar. Bis zu 20 Türstationen und 200 Innenmonitore in einem System.

Details
Module
  • L-FP-5700: Fingerabdrucksensor
  • L-KL-5700: RFID-Kartenleser
  • L-KY-5700: Codetastatur
  • L-TA-5701/5702/5705: Klingeltastenmodule
  • Bis zu 200 Monitore, 20 Türstationen kaskadierbar
Alle Module

Infrarot-Nachtsicht

Integrierte Infrarot-LEDs sorgen bei Dunkelheit für eine klare Videoübertragung. Der Innenmonitor L-IS-5702 speichert Bilder, Videos und Sprachnachrichten auf einer microSD-Karte.

Details
Infrarot
  • IR-Beleuchtung für Nachtsichtbetrieb
  • Klares Bild auch bei völliger Dunkelheit
  • microSD-Aufzeichnung bis 64 GB (L-IS-5702)
  • Speicherung von Bildern, Videos und Nachrichten
  • Automatische Aufzeichnung bei Klingeln
Alle Spezifikationen
2 Megapixel 2 MP Fisheye
Full HD 1080p Full HD
Infrarot Nachtsicht IR Nachtsicht
Audio Gegensprechen Gegensprechen
Integriertes Mikrofon Mikrofon
Integrierter Lautsprecher Lautsprecher
Power over Ethernet PoE 802.3af
Vandalismusschutz IK07 IK07
Sabotagekontakt Sabotage
SD-Karten Aufzeichnung SD-Aufzeichnung

Warum Errichter auf
lunaIP VidCom setzen

2-Draht

Weniger Verkabelung

Audio, Video und Stromversorgung über eine einzige 2-adrige Leitung. Vorhandene Klingelanlagen können ohne Neuverkabelung modernisiert werden. Verpolungssicher und einfach zu installieren.

168°

Lückenlose Sicht

Der Fisheye-Betrachtungswinkel von 168° erfasst den gesamten Eingangsbereich. Auch Personen, die seitlich neben der Tür stehen, sind vollständig im Bild.

Netzwerkprotokolle und Systemintegration

Das lunaIP VidCom System integriert sich in vorhandene Netzwerkinfrastrukturen und unterstützt alle gängigen IP-Kommunikationsprotokolle.

  • SIP für IP-Telefonie und VoIP-Integration
  • P2P, RTSP, RTP, TCP, UDP, IPv4, UPnP, DNS
  • PoE (802.3af) für Stromversorgung über Netzwerkkabel
  • http-commands für Netzwerksteuerung ohne Zusatzverkabelung
  • PLC-Bus für Zweidraht-Installation (Kaskadierung möglich)
  • microSD-Aufzeichnung bis 64 GB am Innenmonitor

Für jede Gebäudegröße
die passende Lösung

Das lunaIP VidCom System passt sich mit seinen Varianten und Erweiterungen flexibel an die Anforderungen unterschiedlichster Objekte an.

Einfamilienhaus

Kompakte L-TS-5701 Außenstation mit 7"-Innenmonitor und Smartphone-App. Auf- oder Unterputzmontage, einfache Einrichtung per QR-Code.

Typische Projekte
  • Neuinstallation an Haustür oder Gartenpforte
  • Ersatz einer veralteten Klingelanlage
  • Kombination mit lunaIP Außenkameras für Rundumsicht
  • Empfehlung: L-TS-5701 + L-IS-5702 + L-SW-5700

Mehrfamilienhaus

Modulare L-TS-5711 mit Klingeltastenmodulen pro Wohneinheit. Zweidraht-Bus nutzt vorhandene Leitungen. Kaskadierbar für bis zu 200 Monitore.

Typische Projekte
  • Mehrfamilienhaus mit separaten Wohnungsmonitoren
  • Klingeltastenmodul L-TA-5705 für bis zu 5 Wohneinheiten
  • Kaskadierung mehrerer L-SW-5700 Switches
  • Empfehlung: L-TS-5711 + L-TA-5705 + je L-IS-5702 pro WE

Bürogebäude

Bis zu 20 Türstationen mit zentralem Zweidraht-Switch. Codetastatur, RFID-Kartenleser und Fingerabdrucksensor für kontrollierte Zugangsverwaltung.

Typische Projekte
  • Haupteingang mit L-TS-5711 und RFID-Kartenleser
  • Nebeneingang mit Fingerabdrucksensor L-FP-5700
  • Mehrere Monitors an Empfang und Arbeitsplätzen
  • Schrankensteuerung per http-commands

Modernisierung

Bestehende Klingelanlagen werden ohne Neuverkabelung durch das lunaIP System ersetzt. Dank Zweidraht-Technik entfällt der übliche Verkabelungsaufwand vollständig.

Typische Projekte
  • Nutzung der vorhandenen 2-adrigen Klingelleitung
  • Verpolungssichere Installation ohne Beschriftungspflicht
  • Kein Stemmen und keine Neuverlegung erforderlich
  • Gleichzeitig Modernisierung auf Full-HD und App-Steuerung

Zutrittskontrolle

RFID-Kartenleser, Fingerabdrucksensor und Codetastatur als Module nachrüstbar. Schranken und Tore per Handy, Karte oder Fingerabdruck öffnen.

Typische Projekte
  • Biometrischer Zutritt per Fingerabdruck (L-FP-5700)
  • Transponder-Karten für Mitarbeiter (L-KL-5700)
  • PIN-Code als zusätzliche Sicherheitsstufe (L-KY-5700)
  • Einfahrtsschranke per App aus dem Auto öffnen

Netzwerksteuerung

Über http-commands werden Netzwerkgeräte direkt angesteuert. Der Verkabelungsaufwand für separate Steuerleitungen lässt sich damit deutlich reduzieren oder ganz vermeiden.

Typische Projekte
  • Torantrieb über Netzwerk steuern
  • Parkhausschranke ohne Zusatzverkabelung
  • Integration in bestehende Netzwerke und Gebäudetechnik
  • Einsparung von Material- und Montageaufwand

Das lunaIP VidCom System
im Detail

Klicken Sie auf eine Funktion, um mehr zu erfahren.

Die kostenlose App luna viewer verbindet Smartphone oder Tablet mit der Türstation. Klingelbenachrichtigungen erscheinen direkt auf dem Sperrbildschirm. Die Einrichtung dauert unter einer Minute.

Klingeln
luna viewer App
Öffnen
  • Klingelbenachrichtigung in Echtzeit (Push)
  • Gegensprechfunktion von unterwegs
  • Fernbediente Türentriegelung per App
  • Einrichtung in 3 Schritten per QR-Code-Scan
  • Live-Kameraansicht weiterer lunaIP Kameras

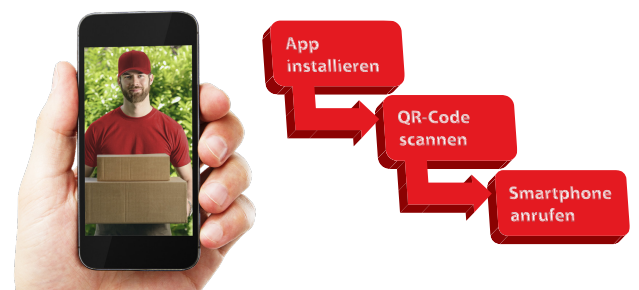

luna viewer App: 3 Schritte zur Einrichtung

Das lunaIP System sendet Steuerbefehle per http-Anfragen über das vorhandene Netzwerk. Damit lassen sich Türöffner, Torantriebe, Schranken oder andere netzwerkfähige Geräte direkt ansteuern, ohne separate Steuerleitungen verlegen zu müssen.

Türöffner
Schranke
http-command
Zugang
Steuerung
  • Steuerung über vorhandene Netzwerkinfrastruktur
  • Kein Verlegen separater Steuerleitungen notwendig
  • Integration mit gebäudetechnischen Systemen
  • Reduzierter Installations- und Materialaufwand

Der PLC-Bus-Standard überträgt Audio, Video und Versorgungsspannung (48 V DC) über eine einzige, ungeschirmte 2-adrige Leitung. Verpolungsschutz und Plug-and-Play-Einbindung aller Geräte sind integriert.

  • Vorhandene Klingelleitung kann weiterverwendet werden
  • Verpolungssichere Installation, keine Beschriftungspflicht
  • Stromversorgung aller Komponenten über den Bus
  • L-SW-5700 Switch: bis 20 Monitore und 2 Türstationen
  • Kaskadierung von bis zu 10 Switches möglich

Die L-TS-5711 bildet den Kern der modularen Außenstation. Das Kameramodul liefert das Videobild, während Erweiterungsmodule für Klingeln, Zutritt und Steuerung individuell kombiniert werden.

  • L-FP-5700: Fingerabdrucksensor
  • L-KL-5700: RFID-Kartenleser
  • L-KY-5700: Numerische Codetastatur
  • L-TA-5701/5702/5705: Klingeltastenmodule (1/2/5 Tasten)
  • L-BM-5700: Blindmodul zur Platzhalter-Montage

Der kapazitive 7"-Touchscreen-Monitor mit 1024 x 600 Pixeln zeigt das Kamerabild scharf und verzögerungsfrei. Über die microSD-Karte (bis 64 GB) werden Bilder, Videos und Sprachnachrichten automatisch gespeichert.

  • 7" LCD-Touchscreen, 1024 x 600 px
  • Internes Mikrofon und Lautsprecher
  • microSD-Slot für Videos, Bilder und Nachrichten (bis 64 GB)
  • 6 Alarmeingänge und 1 Alarmausgang
  • Stromversorgung über Zweidraht-Switch oder PoE (802.3af)
  • Gruppenruf und interner Sprechverkehr zwischen Monitoren

Das eloxierte Aluminiumgehäuse der L-TS-5701 und L-TS-5711 erfüllt IP65 für vollständigen Staubschutz und Schutz gegen Strahlwasser. IK07 bestätigt Stoßfestigkeit gegen mechanische Einwirkung. Bei unbefugtem Öffnen löst ein Sabotagekontakt aus.

  • Gehäuse: eloxiertes Aluminium, sabotagegesichert
  • Schutzgrad IP65 (staub- und strahlwasserdicht)
  • Stoßfestigkeit IK07 (Vandalismusschutz)
  • Betriebstemperatur -30 °C bis +60 °C
  • Als Aufputz- und Unterputzversion verfügbar

Zwei Außenstationen
für jeden Einsatz

Wählen Sie die passende Außenstation für Ihr Projekt: kompakt für Einfamilienhäuser oder modular für beliebige Erweiterungen.

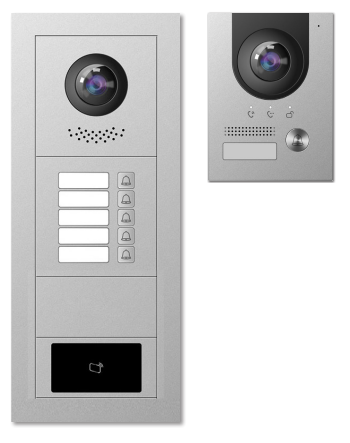

lunaIP L-TS-5701 Außenstation kompakt und L-TS-5711 modular im Vergleich
L-TS-5701

Kompakte Außenstation

Für Einfamilienhäuser und Objekte mit einem Eingang. Vollständige Türstation mit 2 MP Fisheye-Kamera, Mikrofon, Lautsprecher und Klingeltaste in einem Gerät.

Einfamilienhaus IP65 / IK07 PoE / Zweidraht

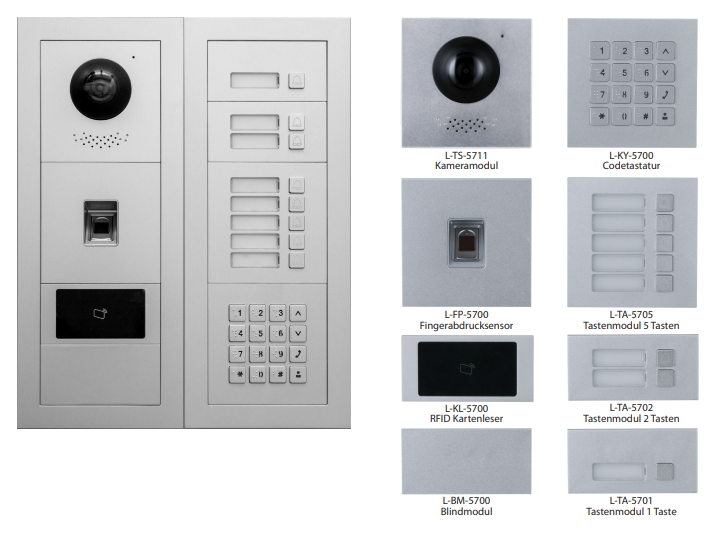

lunaIP L-TS-5711 modulare Außenstation mit allen Erweiterungsmodulen
L-TS-5711

Modulare Außenstation

Für Mehrfamilienhäuser und Bürogebäude. Das Kameramodul wird individuell mit Fingerabdruck, RFID, Codetastatur und Klingeltasten-Modulen kombiniert.

Mehrfamilienhaus Biometrie möglich Modular erweiterbar

Flexibel planbar
für jedes Objekt

Das lunaIP VidCom System lässt sich sowohl über IP als auch über Zweidraht-Bus betreiben und an nahezu jede Gebäudesituation anpassen.

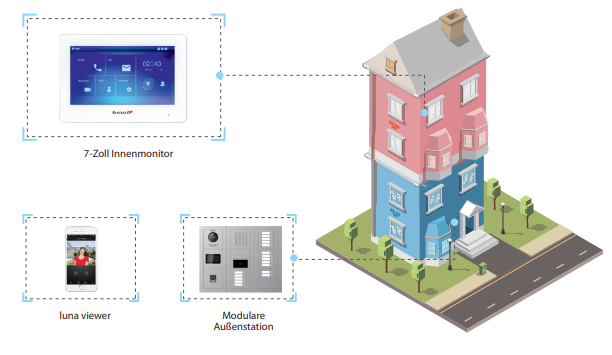

lunaIP VidCom: Systemarchitektur Mehrfamilienhaus mit Innenmonitoren und Türstationen

Mehrfamilienhaus / Bürogebäude

Modulare L-TS-5711 an Haupteingang und Nebeneingang, je ein L-IS-5702 Innenmonitor pro Wohneinheit. Zweidraht-Bus über vorhandene Leitungen.

lunaIP VidCom: Zweidraht Switch L-SW-5700 Systemplan mit Kaskadierung

Zweidraht Switch L-SW-5700

Bis zu 10 Switches kaskadierbar für 200 Innenmonitore und 20 Türstationen. Kombinierbar mit PoE-Switch und Netzwerk-Integration.

Spezifikationen

Vollständige technische Daten der Kernkomponenten des lunaIP VidCom Systems.

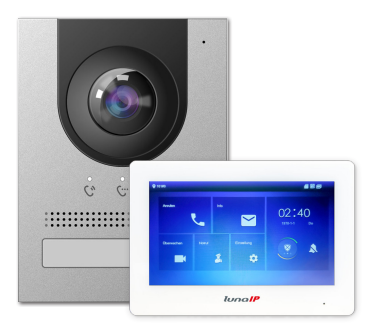

lunaIP VidCom: L-TS-5701 Außenstation mit L-IS-5702 Innenmonitor
lunaIP VidCom
Türstation + Innenmonitor + Switch
IP65 · IK07
Türstation L-TS-5701 (Einfamilienhaus)
Kamera2 MP (1920 × 1080 px), Fisheye
Betrachtungswinkel168,6° horizontal
NachtsichtInfrarot-LEDs, WDR-Technologie
GehäuseEloxiertes Aluminium
MontageAufputz und Unterputz
SchutzgradIP65, IK07
Maße (B × H × T)96 × 130 × 28,5 mm
Gewicht480 g
Stromversorgung48 V DC (1 A) oder PoE 802.3af
Leistungsaufnahmemax. 5 W
Betriebstemperatur−30 °C bis +60 °C
NetzwerkprotokolleSIP, P2P, IPv4, UPnP, DNS, RTSP, RTP, TCP, UDP
Innenmonitor L-IS-5702
Display7" LCD-Touchscreen, 1024 × 600 px
BedienungKapazitiver Touchscreen
AudioIntegriertes Mikrofon und Lautsprecher
AufzeichnungmicroSD bis 64 GB (Bilder, Videos, Nachrichten)
Alarmanschlüsse6 Eingänge, 1 Ausgang
Maße (B × H × T)189 × 130 × 27 mm
Gewicht388 g
StromversorgungZweidraht-Switch oder PoE 802.3af
Leistungsaufnahmemax. 6 W
Betriebstemperatur−10 °C bis +55 °C
NetzwerkprotokolleSIP, IPv4, RTSP, RTP, TCP, UDP
Zweidraht-Switch L-SW-5700
Türstationen pro Switchmax. 2
Innenmonitore pro Switchmax. 20
Kaskadierungbis zu 10 Switches kombinierbar
Gesamtkapazität kaskadiert200 Innenmonitore, 20 Türstationen
Stromversorgung MonitorePoE über Switch
Leitungstyp2-adrig (PLC-Bus), ungeschirmt
Busspannung48 V DC

Module für die
L-TS-5711 Außenstation

Die modulare Außenstation L-TS-5711 lässt sich mit folgenden Erweiterungsmodulen ausstatten und damit individuell an die Anforderungen jedes Projekts anpassen.

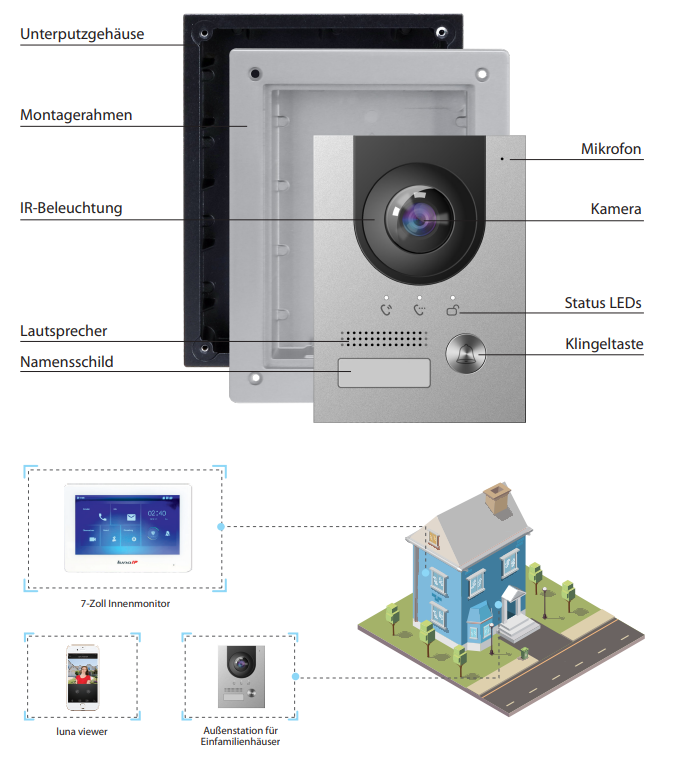

lunaIP L-TS-5701 Außenstation: Unterputzgehäuse, Montagerahmen, Kamera, IR-Beleuchtung und Lautsprecher im Detail
Zutrittskontrolle

Fingerabdrucksensor

Biometrischer Zugang per Fingerabdruck. Schnelle, hygienische und zuverlässige Erkennung ohne Schlüssel oder Karte.

L-FP-5700 Biometrisch Für L-TS-5711
Zutrittskontrolle

RFID-Kartenleser

Zutritt per Transponder-Karte oder Schlüsselanhänger. Einfache Verwaltung der Zugriffsberechtigungen für Mitarbeiter oder Bewohner.

L-KL-5700 RFID Für L-TS-5711
Zutrittskontrolle

Numerische Codetastatur

Zutritt per PIN-Code. Ideal für Bereiche mit wechselnden Zugängen oder als Ergänzung zu biometrischen Methoden.

L-KY-5700 PIN-Code Für L-TS-5711
Klingeltasten

Tastenmodule 1 / 2 / 5 Tasten

Klingeltastenmodule mit Namensschild für einzelne oder mehrere Wohneinheiten. Kombinierbar für flexible Konfigurationen.

L-TA-5701 L-TA-5702 L-TA-5705
Kameratechnik

Kameramodul L-TS-5711

Das dedizierte Kameramodul der modularen Außenstation mit 2 MP Fisheye-Optik. Bildet zusammen mit den Erweiterungsmodulen die vollständige Außenstation.

L-TS-5711 2 MP Fisheye IP65 / IK07
System

Zweidraht-Switch L-SW-5700

Zentrales Verteilerelement des Zweidraht-Systems. Verbindet Türstationen mit Innenmonitoren, übernimmt die Stromversorgung via PoE und ist kaskadierbar.

L-SW-5700 20 Monitore / Switch 10× kaskadierbar

Häufige Fragen zum
lunaIP VidCom System

Die lunaIP Türstationen L-TS-5701 und L-TS-5711 unterstützen beide Betriebsarten. Im IP-Modus werden Bild, Ton und Strom über PoE (802.3af) oder 12 V DC übertragen. Im Zweidraht-Modus reicht eine vorhandene 2-adrige Leitung für Audio, Video und Stromversorgung. Das erlaubt die Nutzung bestehender Klingelanlagen-Verkabelung ohne Mehraufwand.
Ein einzelner L-SW-5700 Switch verbindet bis zu 20 Innenmonitore und 2 Türstationen. Durch Kaskadierung von bis zu 10 Switches sind insgesamt 200 Innenmonitore und 20 Türstationen möglich. Das System ist damit für Einfamilienhäuser ebenso wie für große Mehrfamilienhäuser und Bürogebäude geeignet.
Ja. Die kostenlose App luna viewer (iOS und Android) ermöglicht Klingelbenachrichtigungen, Gegensprechfunktion und fernbediente Türentriegelung. Die Einrichtung erfolgt in nur drei Schritten: App installieren, QR-Code scannen, Smartphone anrufen. Eine Internetverbindung am Installationsort ist dabei erforderlich.
Ja. Dank der Zweidraht-Bustechnik wird die vorhandene Verkabelung der Klingelanlage genutzt. Es müssen keine neuen Leitungen verlegt werden. Das System ist verpolungssicher, was die Installation beschleunigt und Fehler verhindert. Für die meisten Modernisierungsprojekte ist ein Upgrade damit ohne großen Aufwand realisierbar.
Die modulare L-TS-5711 kann mit folgenden Erweiterungsmodulen ausgestattet werden: L-FP-5700 Fingerabdrucksensor, L-KL-5700 RFID-Kartenleser und L-KY-5700 Codetastatur für die Zugangskontrolle. Klingeltasten-Module mit 1, 2 oder 5 Tasten (L-TA-5701, L-TA-5702, L-TA-5705) sowie das Blindmodul L-BM-5700 vervollständigen das Sortiment.
Die L-TS-5701 ist mit IP65 zertifiziert (vollständiger Staubschutz und Schutz gegen Strahlwasser) und erreicht IK07 für Stoßfestigkeit. Das Gehäuse besteht aus eloxiertem Aluminium und ist sabotagegesichert. Der Betriebstemperaturbereich reicht von -30 °C bis +60 °C, sodass das Gerät auch in extremen Klimabedingungen zuverlässig arbeitet.
Das lunaIP System sendet Steuerbefehle als http-Anfragen über das vorhandene lokale Netzwerk. Damit können netzwerkfähige Geräte wie Türöffner, Torantriebe oder Schranken direkt angesteuert werden. Da die Steuerung über das Netzwerk erfolgt, entfällt das Verlegen separater Steuerleitungen. Das reduziert den Installationsaufwand und die Materialkosten deutlich.
Ja. Am Innenmonitor L-IS-5702 lassen sich zusätzliche lunaIP IP-Kameras anmelden, um eine Rundumsicht des Gebäudes oder Grundstücks zu ermöglichen. Die Kameraansichten können direkt am Monitor oder über die luna viewer App auf dem Smartphone abgerufen werden. Das System wächst damit flexibel mit den Anforderungen.

lunaIP VidCom für Ihr nächstes Projekt

Türkommunikation per IP oder Zweidraht, modular erweiterbar und netzwerkfähig. Bestellen Sie lunaIP VidCom jetzt im ProViAlarm Fachhandel.

Im Shop ansehen

Seite teilen

Diese Landingpage direkt an einen Kunden senden oder allgemein teilen.
