Jablotron JA-100+ Videointegration

Jablotron JI-120T Videoserver

IP-Kameras aller Hersteller in das Jablotron Alarmsystem einbinden. RTSP-Integration, Cloud-Videoverifizierung und Live-Zugriff per MyJABLOTRON App. Kompatibel mit lunaHD, lunaIP und allen RTSP-fähigen Kameras.

Im Errichtershop ansehen Technische Daten

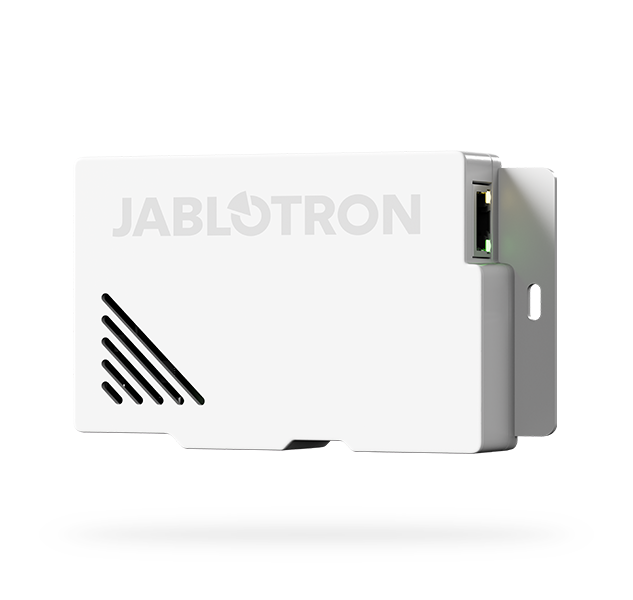

Jablotron JI-120T Videoserver — kompakter IP-Transmitter für RTSP-Kameras

IP-Kamera-Integration: 6 Kernfunktionen des JI-120T

Verbindet Kameras beliebiger Hersteller mit dem Jablotron JA-100+ Alarmsystem

RTSP-Universalschnittstelle

Jede IP-Kamera mit RTSP-Protokoll und H.264-Kompression wird unterstützt.

Details
  • Automatische Netzwerksuche nach RTSP-Kameras
  • Kompatibel mit lunaHD, lunaIP, Hikvision, Dahua, Axis u.v.m.
  • NVR-Recorder mit RTSP-Ausgang ebenfalls anbindbar
  • H.264-Codec als Standard für maximale Kompatibilität
Alle Spezifikationen

Cloud-Videoverifizierung

30 Sekunden Vorlauf und Nachlauf bei jedem Alarm, gespeichert in der JABLOTRON Cloud.

Details
  • 30 Sekunden Video vor dem Alarmereignis
  • 30 Sekunden Video nach dem Alarmereignis
  • Automatische Standbilder alle 10 Minuten
  • Speicherdauer: 3, 7, 15 oder 30 Tage wählbar

MyJABLOTRON Live-Zugriff

Live-Streams und Aufzeichnungen jederzeit per Smartphone-App abrufen.

Details
  • Kostenlose MyJABLOTRON App (iOS und Android)
  • Push-Benachrichtigung bei Alarm mit Video
  • Live-Stream von allen verbundenen Kameras
  • Zugriff auf gespeicherte Alarm-Aufzeichnungen

Plug-&-Play-Installation

Automatische Kameraerkennung im Netzwerk. Konfiguration über die MyCOMPANY App.

Details
  • Automatische Netzwerksuche auf gängigen Ports
  • USB-C Stromversorgung (5V, kein separates Netzteil nötig)
  • Konfiguration per MyCOMPANY Errichter-App
  • Installation in unter 30 Minuten

Leitstellen-Anbindung (ARC)

Videoalarmierung für Notruf- und Serviceleitstellen zur visuellen Alarmverifizierung.

Details
  • Videoclips werden über die JABLOTRON Cloud an die Leitstelle übermittelt
  • Visuelle Alarmverifizierung vor Intervention
  • Reduziert Fehlalarme und unnötige Einsätze
  • Konfigurierbar pro Kamera und Alarmsektion

Audio-Ausgang

3,5-mm-Klinkenanschluss für Audio-Durchsagen oder akustische Alarmierung.

Details
  • 3,5-mm-Klinke für externen Lautsprecher
  • Gegensprechfunktion über verbundene Kameras möglich
  • Audio-Alarmierung bei Ereignissen
RTSP
Cloud
H.264
USB-C
LAN
App
ARC
Audio

Jablotron JI-120T auf einen Blick

Kompakter Videoserver mit durchdachter Leistung

20 Mbit/s
Maximale Bandbreite für alle Kameras
30 s
Vor- und Nachlauf bei Alarmereignissen
94 g
Kompakt und leicht (116 × 67 × 26 mm)

Unterstützte Protokolle und Standards

RTSP H.264 JABLOTRON Cloud EN IEC 63000 EN 300 328 IEC EN 62368-1 CE

Für welche Objekte eignet sich der JI-120T?

Videoüberwachung in Ihre Jablotron Alarmanlage integrieren

Einfamilienhäuser

Bestehende Außenkameras mit der Alarmanlage verbinden und per App überwachen.

Typische Projekte
  • Eingangskamera mit Alarmverifizierung bei Abwesenheit
  • Gartenkamera als Ergänzung zur Außenabsicherung
  • Garageneinfahrt mit automatischer Aufzeichnung bei Scharfschaltung

Gewerbe und Einzelhandel

Bestehende Überwachungskameras im Laden oder Büro in das Alarmsystem integrieren.

Typische Projekte
  • Ladengeschäfte mit vorhandener Videoanlage nachrüsten
  • Bürogebäude mit Zugangsverifizierung
  • Lagerräume mit Einbruchverifizierung für den Wachschutz

Industrie und Logistik

Kameraanlagen in Produktions- und Lagerhallen mit dem Alarmsystem zusammenführen.

Typische Projekte
  • Produktionshallen mit bestehender lunaHD-Videoanlage
  • Außengelände mit Perimeterschutz und Videoverifizierung
  • Logistikzentren mit mehreren Alarmsektionen und Kameras

Wohnanlagen und Mehrfamilienhäuser

Gemeinschaftliche Kameras im Eingangsbereich mit der Jablotron Anlage verknüpfen.

Typische Projekte
  • Hauseingänge mit Videoverifizierung für die Hausverwaltung
  • Tiefgaragen mit Alarmkopplung
  • Kellerbereiche mit Zugangsüberwachung

Schulen und öffentliche Gebäude

Vorhandene Videoinfrastruktur in Bildungs- und Verwaltungsgebäuden nutzen.

Typische Projekte
  • Schulgebäude mit Nachtalarmierung und Video
  • Verwaltungsgebäude mit Zutrittskontrolle
  • Museen und Ausstellungsräume mit Objektschutz

Bestandsanlagen nachrüsten

Vorhandene NVR-Recorder von lunaHD, lunaIP oder anderen Herstellern anbinden.

Typische Projekte
  • lunaHD NVR-Recorder per RTSP-Ausgang einbinden
  • lunaIP Kameras direkt an den JI-120T anbinden
  • Bestehende Hikvision- oder Dahua-Anlagen integrieren

Funktionen im Detail

Technische Details für Errichter und Planer

Netzwerkkonfiguration und Ports

Der JI-120T durchsucht das lokale Netzwerk automatisch nach RTSP-Kameras. Folgende Ports werden für die Kamerasuche verwendet:

  • Standard-RTSP: 554
  • Weitere Discovery-Ports: 88, 81, 555, 7447, 8554, 7070, 10554, 80, 8080, 8081, 8090
  • Cloud-Kommunikation: Port 8900 und 8901 (ausgehend)

In den meisten Netzwerken ist keine Router- oder Firewall-Konfiguration erforderlich, da der JI-120T nur ausgehende Verbindungen aufbaut.

Videoaufzeichnung und Speicherdauer

Bei jedem Alarmereignis zeichnet der JI-120T einen Videoclip mit 30 Sekunden Vorlauf und 30 Sekunden Nachlauf auf. Die Clips werden verschlüsselt in der JABLOTRON Cloud gespeichert.

  • Speicherdauer pro Kamera wählbar: 3, 7, 15 oder 30 Tage
  • Automatische Standbilder alle 10 Minuten
  • Auslöser pro Kamera und Alarmsektion konfigurierbar
  • Ereignisse: Alarm, Scharfschaltung, Unscharfschaltung

Errichter-Konfiguration (MyCOMPANY)

Die Konfiguration des JI-120T erfolgt ausschließlich über die MyCOMPANY App des Errichters. Einstellbare Parameter:

  • Kameraname und Zuordnung zu Alarmsektionen
  • Speicherdauer der Videoclips (3/7/15/30 Tage)
  • Auslöser-Ereignisse pro Kamera (Alarm, Scharf, Unscharf)
  • RTSP-Zugangsdaten und Stream-URL
  • Leitstellen-Anbindung (ARC) und Videoweiterleitung

Kompatibilität mit lunaHD und lunaIP

Alle lunaHD und lunaIP Produkte unterstützen das RTSP-Protokoll und sind damit vollständig kompatibel mit dem JI-120T. Es gibt zwei Integrationswege:

  • Direkte Kameraanbindung: Einzelne lunaIP Kameras per RTSP-Stream direkt an den JI-120T anbinden
  • NVR-Anbindung: lunaHD oder lunaIP NVR-Recorder per RTSP-Ausgang einbinden, so werden alle am Recorder angeschlossenen Kameras verfügbar
  • ONVIF-Kompatibilität der lunaHD/lunaIP Kameras erleichtert die Einrichtung
  • Bestehende Videoüberwachungsanlagen können ohne Umbau in das Jablotron Alarmsystem integriert werden

Stromversorgung und Anschlüsse

Der JI-120T wird per USB-C mit 5V DC versorgt. Die Nennstromaufnahme beträgt 400 mA, der Maximalstrom 3 A. Externe Anschlüsse:

  • USB-C: Stromversorgung (5V DC / 3A max.)
  • RJ45 LAN: Netzwerkverbindung (10/100 Mbit/s)
  • 3,5-mm-Klinke: Audio-Ausgang für externen Lautsprecher

Technische Daten JI-120T

Vollständige Spezifikationen für Planung und Projektierung

Jablotron JI-120T Videoserver — Freisteller Produktbild
Allgemein
ModellJI-120T
HerstellerJABLOTRON ALARMS a.s.
Artikelnummer001789
SystemkompatibilitätJablotron JA-100+, Mercury
FarbeWeiß
EAN8595614131216
Video
ProtokollRTSP
Video-KompressionH.264 (ausschließlich)
Max. Bandbreite20 Mbit/s (alle Kameras)
Alarm-Aufzeichnung30 s Vorlauf + 30 s Nachlauf
Standbild-IntervallAlle 10 Minuten
Speicherdauer Cloud3 / 7 / 15 / 30 Tage
Anschlüsse
NetzwerkRJ45 LAN (10/100 Mbit/s)
StromversorgungUSB-C, 5V DC
Audio3,5-mm-Klinke (Ausgang)
Elektrische Daten
Nennstromaufnahme400 mA
Maximalstrom3 A
Umgebung
Betriebstemperatur0 °C bis +50 °C
Betriebsfeuchtigkeit75 % RH (ohne Kondensation)
Mechanisch
Abmessungen116 × 67 × 26 mm
Gewicht94 g
Normen und Zertifizierungen
GefahrstoffbeschränkungEN IEC 63000
EMVETSI EN 301 489-1, EN 301 489-17
FunkanlagenEN 300 328
GerätesicherheitIEC EN 62368-1
CE-KennzeichnungJa

Häufige Fragen zum JI-120T Videoserver

Antworten auf die häufigsten Fragen

Kann ich meine vorhandenen IP-Kameras in die Jablotron Alarmanlage einbinden?
Ja, der JI-120T verbindet jede RTSP-fähige IP-Kamera mit Ihrem Jablotron JA-100+ Alarmsystem. Das Gerät sucht automatisch nach Kameras im Netzwerk und bindet sie in die JABLOTRON Cloud ein. So sehen Sie Live-Bilder und Alarm-Aufzeichnungen direkt in der MyJABLOTRON App auf Ihrem Smartphone. Ihr Facherrichter berät Sie zur optimalen Konfiguration.
Was ist Videoverifizierung und warum ist sie wichtig?
Videoverifizierung bedeutet, dass bei einem Alarm automatisch ein Videoclip aufgezeichnet und an Sie sowie optional an eine Leitstelle gesendet wird. So erkennen Sie sofort, ob es sich um einen echten Einbruch oder einen Fehlalarm handelt. Der JI-120T zeichnet 30 Sekunden vor und 30 Sekunden nach dem Alarm auf. Das spart unnötige Einsätze und ermöglicht eine schnellere Reaktion im Ernstfall.
Welche IP-Kameras sind mit dem JI-120T kompatibel?
Der JI-120T funktioniert mit allen IP-Kameras und Recordern, die das RTSP-Protokoll mit H.264-Kompression unterstützen. Dazu gehören Kameras und Recorder von lunaHD, lunaIP, Hikvision, Dahua, Axis und vielen weiteren Herstellern. Auch NVR-Recorder mit RTSP-Ausgang können angebunden werden. Ihr Facherrichter prüft die Kompatibilität Ihrer vorhandenen Kameras.
Kann ich die Kamerabilder auf dem Smartphone sehen?
Ja, über die kostenlose MyJABLOTRON App (iOS und Android) haben Sie jederzeit Zugriff auf Live-Streams und Aufzeichnungen Ihrer Kameras. Bei einem Alarm erhalten Sie eine Push-Benachrichtigung und können sofort nachsehen, was passiert ist. Die App zeigt auch den aktuellen Status Ihrer Alarmanlage und die Ereignishistorie.
Brauche ich einen Internetanschluss für die Videoüberwachung?
Ja, der JI-120T benötigt eine LAN-Verbindung mit Internetzugang, um die Videostreams an die JABLOTRON Cloud zu übertragen. Die maximale Bandbreite beträgt 20 Mbit/s für alle angeschlossenen Kameras zusammen. Eine stabile Internetverbindung stellt sicher, dass Sie jederzeit auf die Kamerabilder zugreifen können.
Wie viele Kameras kann ich mit dem JI-120T verbinden?
Die Anzahl der Kameras hängt von der eingestellten Auflösung und Bildrate ab. Der JI-120T bietet insgesamt 20 Mbit/s Bandbreite. Bei einem typischen Stream von 2 Mbit/s pro Kamera können Sie bis zu 10 Kameras anbinden. Bei niedrigerer Auflösung oder Bildrate sind auch mehr Kameras möglich. Ihr Facherrichter berechnet die optimale Konfiguration für Ihr Objekt.
Wie lange werden die Videoaufnahmen gespeichert?
Die Speicherdauer in der JABLOTRON Cloud ist wählbar: 3, 7, 15 oder 30 Tage. Zusätzlich speichert der JI-120T automatisch alle 10 Minuten ein Standbild. So haben Sie auch ohne Alarm einen Überblick über das Geschehen. Die Aufzeichnungen sind verschlüsselt in der Cloud gespeichert und jederzeit über die MyJABLOTRON App abrufbar.
Kann ich die Videoüberwachung nachträglich zu meiner Jablotron Alarmanlage nachrüsten?
Ja, der JI-120T lässt sich jederzeit zu einem bestehenden Jablotron JA-100+ System nachrüsten. Sie brauchen nur eine LAN-Verbindung und RTSP-fähige IP-Kameras. Die Konfiguration erfolgt durch Ihren Errichter über die MyCOMPANY App. Bestehende Kameras im Netzwerk können einfach weiterverwendet werden.
Können lunaHD und lunaIP Kameras mit dem JI-120T genutzt werden?
Ja, alle lunaHD und lunaIP Kameras unterstützen das RTSP-Protokoll und sind damit vollständig kompatibel mit dem JI-120T. Auch lunaHD und lunaIP NVR-Recorder mit RTSP-Ausgang können direkt angebunden werden. So lassen sich bestehende Videoüberwachungsanlagen von lunaHD und lunaIP nahtlos in das Jablotron Alarmsystem integrieren. Ihr Facherrichter berät Sie zur optimalen Einbindung.
Ist der JI-120T für die Aufschaltung an eine Leitstelle geeignet?
Ja, der JI-120T unterstützt die Anbindung an eine Alarmempfangszentrale (ARC). Bei einem Alarm werden die Videoclips über die JABLOTRON Cloud an die Leitstelle übermittelt. Das ermöglicht eine visuelle Alarmverifizierung durch den Wachschutz, bevor ein Interventionsteam geschickt wird. So werden Fehlalarme reduziert und im Ernstfall schneller reagiert.
Welche Normen und Zertifizierungen erfüllt der JI-120T?
Der JI-120T erfüllt die europäischen Normen EN IEC 63000 (Gefahrstoffbeschränkung), ETSI EN 301 489-1 und EN 301 489-17 (elektromagnetische Verträglichkeit), EN 300 328 (Funkanlagen) sowie IEC EN 62368-1 (Sicherheit von Audio-, Video- und Kommunikationsgeräten). Die CE-Kennzeichnung bestätigt die Konformität mit allen relevanten EU-Richtlinien.
Wie wird der JI-120T installiert und konfiguriert?
Der JI-120T wird per USB-C mit Strom versorgt und per LAN-Kabel ins Netzwerk eingebunden. Das Gerät sucht automatisch nach RTSP-Kameras im lokalen Netzwerk. Die Konfiguration erfolgt über die MyCOMPANY App des Errichters. Pro Kamera lassen sich Name, Speicherdauer und Alarm-Auslöser individuell einstellen. Die Installation dauert in der Regel weniger als 30 Minuten.

IP-Kameras in Ihr Jablotron System integrieren

Der JI-120T Videoserver verbindet bestehende RTSP-Kameras nahtlos mit Ihrer Jablotron JA-100+ Alarmanlage. Jetzt im ProViAlarm Errichtershop verfügbar.
