SATEL ASD-200 | Funk-Rauch- und Hitzemelder nachrüsten

Rauchsensor erkennt Schwelbrände mit viel Rauch
Thermosensor löst bei 54 °C oder schnellem Temperaturanstieg aus
Erkennung offener Flammen über Hitze, auch bei wenig Rauch
Zwei unabhängige Meldewege für maximale Sicherheit

Alle Spezifikationen

Wirbelförmiger Luftstrom führt Rauchpartikel schneller zum Sensor
Hexamesh-Edelstahlfilter schützt vor Staub und Insekten
LED-Anzeige warnt bei Verschmutzung der Messkammer
Hohe Empfindlichkeit bei minimalen Fehlalarmen

AES-Verschlüsselung im ABAX2-Funksystem
Bidirektionale Kommunikation mit Quittierung
Automatische Erkennung von Störversuchen (Jamming)
868 MHz Frequenzband, speziell für Sicherheitsanwendungen

Produktbezeichnung	ASD-200 Funk-Rauch- und Hitzemelder
Artikelnummer	001649
Hersteller	SATEL sp. z o.o. (Polen)
Sensortypen	Fotoelektrisch (Rauch) + Thermisch (Hitze)
Statische Alarmschwelle	54 °C
Temperaturmessbereich	0 °C bis +55 °C (±1 °C)
Betriebsfrequenz	868,0 – 868,6 MHz
Reichweite (Freifeld)	bis 2000 m (ACU-220) / 1200 m (ACU-280) / 500 m (ABAX)
Verschlüsselung	AES (nur ABAX2-System)
Batterie	CR123A 3 V Lithium
Batterielebensdauer	bis 2 Jahre (bis 8 Jahre im ECO-Modus)
Ruhestrom	30 µA
Max. Stromaufnahme	50 mA
Niedrigbatterie-Schwelle	2,75 V
Abmessungen	ø108 × 61 mm
Gewicht	172 g
Betriebstemperatur	0 °C bis +55 °C
Max. Luftfeuchtigkeit	93 ±3 %
Sabotageschutz	Ja (Tamper bei Gehäuseöffnung)
Normen	EN 50130-4, EN 50130-5, EN 50131-5-3
Richtlinie	2014/53/EU (RED)

Was ist der SATEL ASD-200 und wofür wird er eingesetzt?

Der SATEL ASD-200 ist ein drahtloser Dual-Sensor-Brandmelder, der sowohl Rauch als auch schnelle Temperaturanstiege erkennt. Er wird in das SATEL BE WAVE oder ABAX2 Funksystem eingebunden und eignet sich für den professionellen Brandschutz in Wohngebäuden, Büros, Gewerberäumen und Pflegeeinrichtungen. Durch die Kombination zweier Sensortypen erkennt er verschiedene Brandphasen zuverlässiger als herkömmliche Einzelsensor-Rauchmelder.

Kann man einen Funk-Rauchmelder im Altbau nachrüsten?

Ja, der SATEL ASD-200 eignet sich hervorragend zum Nachrüsten in Bestandsgebäuden. Da er komplett kabellos über Funk (868 MHz) kommuniziert, ist keine Verkabelung nötig. Die Montage erfolgt an der Decke mit dem mitgelieferten Befestigungsmaterial. Im Freifeld erreicht der Melder eine Reichweite von bis zu 2000 Metern zum Empfangsmodul. Ihr Facherrichter berät Sie zur optimalen Platzierung.

Wie funktioniert die Dual-Sensor-Technologie im ASD-200?

Der ASD-200 kombiniert zwei unabhängige Sensoren: Einen fotoelektrischen Rauchsensor in einer speziellen Swirl-Kammer, die Rauchpartikel besonders schnell erkennt. Und einen thermischen Sensor, der bei einer statischen Temperatur von 54 °C oder bei einem plötzlichen Temperaturanstieg auslöst. Diese Kombination erkennt sowohl Schwelbrände (viel Rauch, wenig Hitze) als auch offene Flammen (viel Hitze, wenig Rauch).

Ist ein Funk-Rauchmelder genauso sicher wie ein kabelgebundener?

Ja. Der ASD-200 nutzt AES-verschlüsselte, bidirektionale Funkkommunikation im ABAX2-System. Jede Nachricht wird quittiert, Störversuche werden erkannt und gemeldet. Das 868-MHz-Band ist speziell für Sicherheitsanwendungen vorgesehen und weniger störanfällig als WLAN-basierte Systeme. Der integrierte Sabotageschutz meldet zudem Manipulationsversuche am Gehäuse.

Wie lange hält die Batterie im SATEL ASD-200?

Die CR123A-Batterie (3 V) hält bis zu 2 Jahre im Normalbetrieb. Im ABAX2-System kann der ECO-Modus aktiviert werden, der die Batterielaufzeit um das bis zu Vierfache verlängert. Der Melder überwacht den Batteriezustand kontinuierlich und signalisiert eine niedrige Spannung sowohl optisch per LED als auch akustisch, sodass ein rechtzeitiger Wechsel möglich ist.

Eignet sich der ASD-200 für altersgerechtes Wohnen und AAL?

Ja, der ASD-200 ist ideal für Ambient Assisted Living (AAL) und selbstbestimmtes Wohnen im Alter. Eingebunden in das BE WAVE System kann er bei Branderkennung automatisch weitere Aktionen auslösen: akustische Alarme im ganzen Haus, Benachrichtigung von Angehörigen oder Pflegediensten per App, Ansteuerung von Smart-Home-Komponenten wie Beleuchtung oder Rollläden. Ihr Facherrichter berät Sie zur optimalen Konfiguration für Seniorenwohnungen.

Wie viele Funk-Rauchmelder kann ich in einem System verwenden?

Ein BE WAVE Smart HUB verwaltet bis zu 128 drahtlose Geräte. In einem System können mehrere ASD-200 Melder gemeinsam mit Bewegungsmeldern, Öffnungskontakten und weiteren Sensoren betrieben werden. Bei Alarmen eines einzelnen Melders wird die Information sofort an die Zentrale übertragen, die dann alle weiteren Aktionen koordiniert.

Wie weit reicht das Funksignal des ASD-200 im Gebäude?

Im Freifeld erreicht der ASD-200 bis zu 2000 Meter Reichweite mit dem ACU-220 Controller oder bis zu 1200 Meter mit dem ACU-280. Im Gebäude reduziert sich die Reichweite je nach Baumaterial. Stahlbetonwände dämpfen stärker als Leichtbauwände. Bei größeren Objekten oder schwierigen baulichen Gegebenheiten lässt sich die Reichweite durch einen ARU-200 Repeater erweitern. Ihr Facherrichter berät Sie zur optimalen Platzierung.

Funktioniert der ASD-200 auch ohne Internet?

Ja. Der ASD-200 kommuniziert über das lokale 868-MHz-Funknetz direkt mit der Zentrale. Für die Branderkennung und den lokalen Alarm ist keine Internetverbindung erforderlich. Lediglich für Fernbenachrichtigungen per App oder die Aufschaltung auf eine Leitstelle wird eine Internetverbindung an der Zentrale benötigt. Die Kernfunktion Brandschutz bleibt immer aktiv.

Was unterscheidet den ASD-200 vom ASD-250?

Der ASD-200 ist ein Dual-Sensor-Melder mit Rauch- UND Hitzesensor. Er erkennt Schwelbrände über Rauch und offene Flammen über Temperatur. Der ASD-250 ist ein reiner Rauchmelder nach EN 14604, der auch als eigenständiges Gerät ohne Alarmzentrale betrieben werden kann. Für den integrierten Brandschutz im Alarmsystem empfiehlt sich der ASD-200 wegen seiner erweiterten Erkennungsfähigkeiten.

Brauche ich einen Fachbetrieb für die Installation?

Für die optimale Platzierung und Einbindung in ein professionelles Alarmsystem empfiehlt sich die Installation durch einen qualifizierten Errichterbetrieb. Der Fachmann kennt die Anforderungen der relevanten Normen, kann die Funkreichweite vor Ort prüfen und das System so konfigurieren, dass im Brandfall alle Meldewege zuverlässig funktionieren. So stellen Sie sicher, dass Ihr Brandschutz den höchsten Standards entspricht.

Welche Sicherheitsnormen erfüllt der SATEL ASD-200?

Der ASD-200 erfüllt die Normen EN 50130-4 (EMV-Anforderungen für Alarmanlagen), EN 50130-5 (Umweltprüfungen) und EN 50131-5-3 (Anforderungen an Verbindungseinrichtungen). Zusätzlich liegt eine EU-Konformitätserklärung gemäß der Funkanlagenrichtlinie 2014/53/EU vor. Im ABAX2-System ist die Kommunikation AES-verschlüsselt.

Kann der ASD-200 an eine Leitstelle aufgeschaltet werden?

Ja. Über den Smart HUB Plus, der die Protokolle SIA IP und Contact ID unterstützt, lässt sich der ASD-200 an jede kompatible Alarmempfangsstelle aufschalten. Bei einer Branddetektion wird die Meldung automatisch an die Leitstelle übertragen. Damit erfüllt das System die Anforderungen für professionell überwachte Objekte.

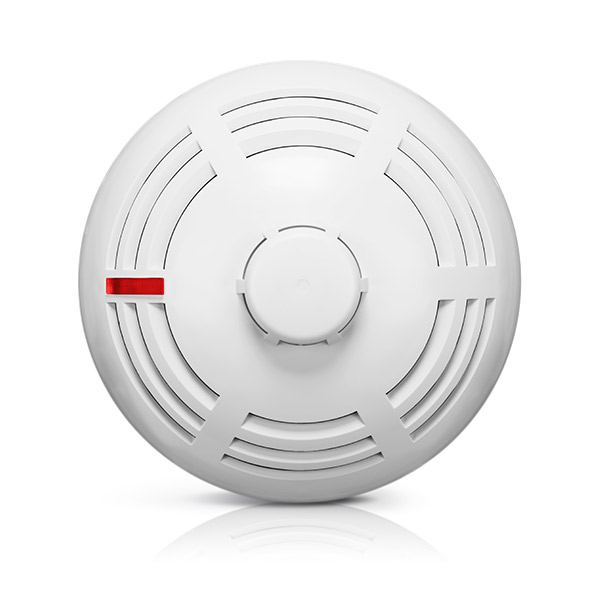

SATEL ASD-200 Funk-Rauch- und Hitzemelder

Funk-Rauch- und Hitzemelder mit Dual-Sensor: 6 Vorteile

Dual-Sensor-Technologie

Swirl-Kammer-Technologie

AES-verschlüsselte Kommunikation

ECO-Modus für lange Laufzeit

Bis zu 2000 m Funkreichweite

Manipulationsschutz

Technische Highlights des ASD-200

Normen und Standards

Systemkompatibilität

Funkeigenschaften

Für welche Objekte eignet sich der ASD-200 Funk-Brandmelder?

Altersgerechtes Wohnen (AAL)

Bestandsgebäude nachrüsten

Einfamilien- und Mehrfamilienhäuser

Büro- und Gewerberäume

Pflegeeinrichtungen

Kritische Infrastruktur

So funktioniert der ASD-200 Funk-Brandmelder

SATEL ASD-200: Technische Daten im Überblick

Kompatibles Zubehör für den ASD-200

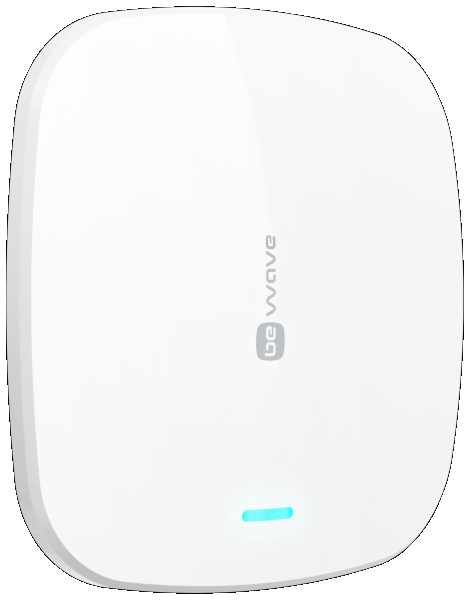

Smart HUB Plus

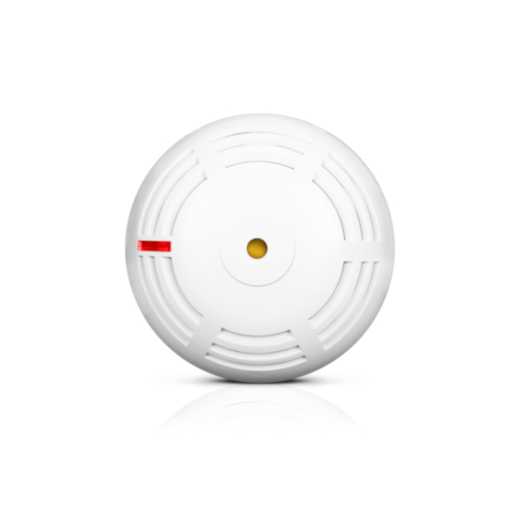

ASD-250 Rauchmelder Pro

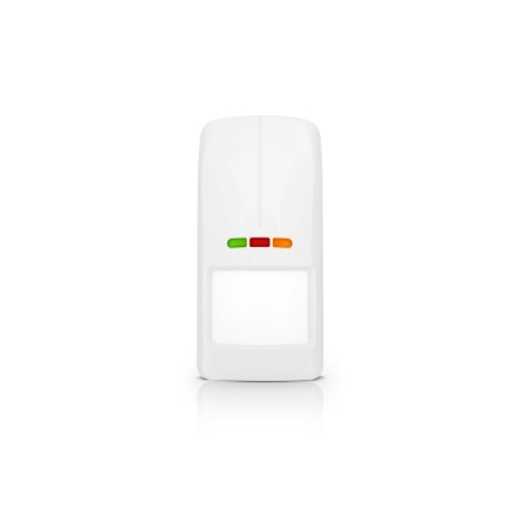

AOD-210 Außenbewegungsmelder

Häufig gestellte Fragen zum SATEL ASD-200

SATEL ASD-200 im ProViAlarm Errichtershop
